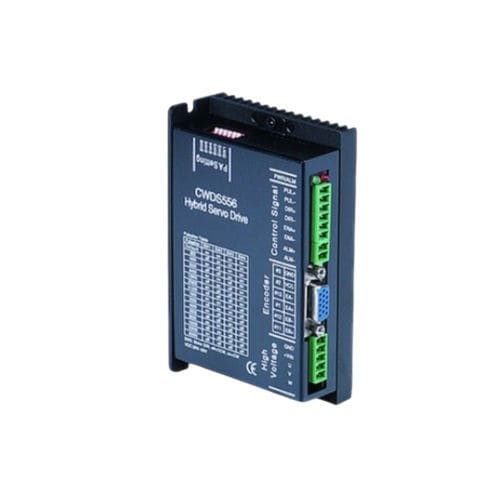

Servo-variador trifásico CWDS556

paso a paso 3 fases20-54 Vcompacto

Descripción
El CWDS556 es un controlador servo paso a paso trifásico de lazo cerrado con capacidad de hasta 5,6 A a 20–50 V CC. Combina control trifásico en lazo cerrado con DSP y control vectorial para movimiento suave, alta fiabilidad de posicionamiento y eliminación de pasos perdidos. Diseño compacto (118 x 75 x 34 mm) para integración en armarios de control industrial.

Aspectos destacados

• Control trifásico en lazo cerrado para movimiento estable y fluido
• Elimina pasos perdidos y mejora la precisión de posicionamiento
• Corriente de salida hasta 5,6 A
• DSP de 32 bits con algoritmo de control vectorial
• Mejora de rendimiento de velocidad hasta un 30% frente a drivers comparables
• Formato compacto 118 x 75 x 34 mm

Especificaciones rápidas

• Fase: 3
• Corriente de salida (A): hasta 5,6
• Tensión de entrada (VDC): 20 – 50
• Resolución microstep: 51.200 pasos/rev
• Resolución del encoder: 1000 PPR
• Peso: 0,255 kg (ficha de producto) / 0,3 kg (tabla completa)
• Dimensiones (mm): 118 x 75 x 34

Especificaciones eléctricas
Tensión de entrada — 20–50 VDC
Corriente de salida — 0–5,6 A
Nº de fases — 3
Resolución del encoder — 1000 PPR
Señal de control — Pulse/Direction o CW/CCW
Frecuencia de pulso — 0–200 kHz
Procesador — DSP de 32 bits (DSP + control vectorial)
Microstep — 51.200 pasos/rev
Dimensiones — 118 x 75 x 34 mm
Peso — 0,255–0,3 kg (según fuente)

Dibujo mecánico
Dibujo mecánico disponible para CWDS556 con dimensiones y detalles de montaje para instalación en panel o chasis.

Características / Especificaciones técnicas

• Tensión de entrada: 20–50 VDC
• Corriente de salida: hasta 5,6 A
• Número de fases: 3
• Resolución del encoder: 1000 PPR
• Señal de control: Pulse/Direction o CW/CCW
• Frecuencia de pulso: 0–200 kHz
• Procesador: DSP de 32 bits con control vectorial
• Resolución de microstep: 51.200 pasos/rev
• Dimensiones: 118 x 75 x 34 mm
• Peso: 0,255 kg (ficha producto) / 0,3 kg (tabla de especificaciones)
