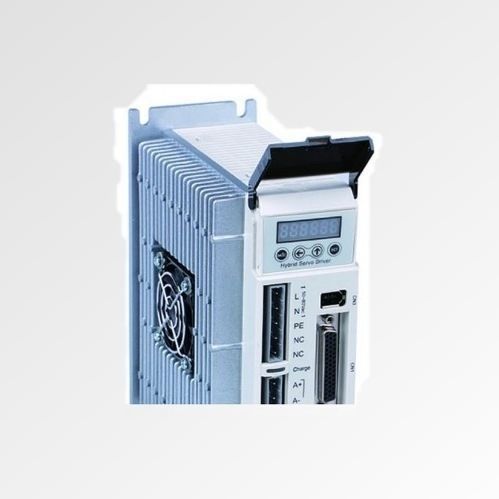

Servo-variador bifásico SS880L

ACDCpaso a paso

Descripción del producto
El SS880L es un controlador servo paso a paso en lazo cerrado de 2 fases diseñado para operación industrial continua. Admite hasta 8 A de salida y acepta alimentación AC o DC (20–90 VAC o 24–110 VDC). La carcasa de gran tamaño 180 × 140 × 70 mm mejora la disipación térmica. Equipado con DSP de 32 bits y algoritmo de control vectorial, ofrece control cerrado de alta precisión y mejor rendimiento de velocidad.

Puntos clave

• Control en lazo cerrado — sin pasos perdidos
• Carcasa 180 × 140 × 70 mm para disipación térmica
• Entrada AC/DC flexible: 20–90 VAC o 24–110 VDC
• Corriente de salida hasta 8 A
• DSP de 32 bits con algoritmo de control vectorial
• Aprox. 30 % de mejora de velocidad respecto a la generación anterior

Especificaciones rápidas

• Fase: 2
• Corriente de salida: 0–8 A
• Tensión de entrada: 20–90 VAC o 24–110 VDC
• Microstep: 51200 pasos/rev
• Peso (especificación rápida): 1,12 kg
• Dimensiones: 180 × 140 × 70 mm

Especificaciones eléctricas

• Tensión de entrada: 20–90 VAC o 24–110 VDC
• Rango de corriente de salida: 0–8 A
• Resolución del encoder: 1000 PPR
• Señal de control: Pulso/Dir o CW/CCW
• Frecuencia de pulso: 0–200 kHz
• Procesador: DSP de 32 bits
• Microstepping: 51200 pasos/rev

Dibujo mecánico
El dibujo mecánico (Mechanical Drawing -- SS880L) está disponible en la página del producto.

Especificaciones técnicas

• Modelo: SS880L
• Tipo: controlador servo paso a paso en lazo cerrado 2 fases
• Fase: 2
• Tensión de entrada: 20–90 VAC o 24–110 VDC
• Corriente de salida: hasta 8 A (0–8 A)
• Microstep: 51200 pasos/rev
• Resolución encoder: 1000 PPR
• Señal de control: Pulso/Dir o CW/CCW
• Frecuencia de pulso: 0–200 kHz
• Procesador: DSP de 32 bits con algoritmo de control vectorial
• Carcasa / Dimensiones: 180 × 140 × 70 mm
• Peso: 1,12 kg (especificación rápida) y 1,5 kg (entrada de especificaciones completas)
• Rendimiento: ~30 % de mejora de velocidad vs generación anterior
