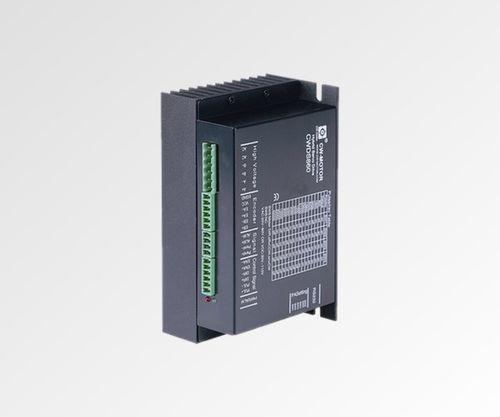

Servo-variador bifásico CWDS860

paso a paso 2 fasesde codificadorservoaccionado

Descripción del producto
El CWDS860 es un controlador servo paso a paso de 2 fases en lazo cerrado que proporciona hasta 8,0 A de salida y admite entrada AC/DC flexible (20–60 VAC o 24–90 VDC). La carcasa compacta de 150 x 99 x 48 mm ofrece una mejor disipación térmica para operaciones sostenidas con alto par. Control basado en DSP con algoritmo vectorial para un posicionamiento preciso y mejor respuesta dinámica.

Aspectos destacados

• Control en lazo cerrado — evita pasos perdidos
• Rango de entrada AC/DC flexible: 20–60 VAC o 24–90 VDC
• Corriente de salida hasta 8,0 A
• DSP de 32 bits con algoritmo de control vectorial
• Mejora de velocidad aproximada del 30%
• Factor de forma compacto 150 x 99 x 48 mm

Especificaciones rápidas

• Fase: 2
• Corriente de salida: 8,0 A
• Tensión de entrada: 20–60 VAC o 24–90 VDC
• Resolución microstep: 51200 pasos/rev
• Peso (resumen): 0,575 kg
• Dimensiones: 150 x 99 x 48 mm

Especificaciones eléctricas (tabla)
Tensión de entrada — 20–60 VAC o 24–90 VDC
Corriente de salida — 0–8 A
Resolución del encoder — 1000 PPR
Señal de control — Pulse/Direction o CW/CCW
Frecuencia de pulsos — 0–200 kHz
Procesador — DSP de 32 bits con control vectorial
Dimensiones — 150 x 99 x 48 mm
Peso (especificaciones completas) — 0,7 kg

Dibujo mecánico
Se proporciona el dibujo mecánico para el modelo CWDS860 (puntos de montaje y cotas).

Especificaciones técnicas

• Modelo: CWDS860
• Fabricante / Marca: NEOTON MOTOR
• Tipo de accionamiento: controlador servo paso a paso 2 fases en lazo cerrado
• Corriente máxima de salida: 8 A
• Tensión de entrada: 20–60 VAC o 24–90 VDC
• Resolución microstep: 51200 pasos/rev
• Resolución del encoder: 1000 PPR
• Tipos de señal de control: Pulse/Direction o CW/CCW
• Frecuencia de pulsos: 0–200 kHz
• Procesador: DSP de 32 bits con algoritmo de control vectorial
• Nota de rendimiento: ≈30% de mejora de velocidad (según lo indicado)
• Dimensiones de la carcasa: 150 x 99 x 48 mm
• Peso (resumen): 0,575 kg
• Peso (especificaciones completas): 0,7 kg
• La carcasa proporciona disipación térmica mejorada para operaciones de alto par
• Incluye dibujo mecánico para referencia de montaje y dimensiones
