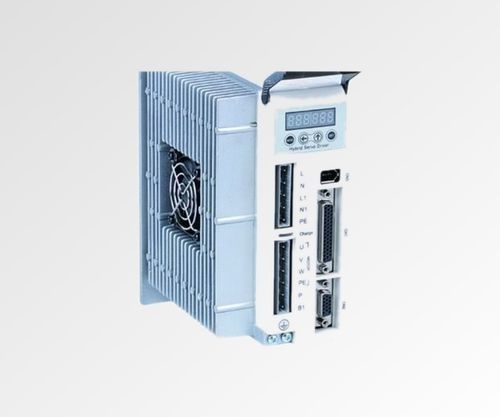

Servo-variador 3 fases SS2206

paso a paso 3 fases110-230 Ven lazo cerrado

Resumen del producto
El SS2206 es un driver servo paso a paso de lazo cerrado de 3 fases diseñado para aplicaciones industriales internacionales. Acepta entrada 110–230VAC, proporciona hasta 6A de corriente de salida y está alojado en una carcasa compacta de 180 x 140 x 70 mm. Integra un DSP de 32 bits con control vectorial para mejorar la respuesta dinámica y admite alta resolución de micropasos y retroalimentación de encoder para operación precisa en lazo cerrado.

Puntos clave

• Control en lazo cerrado de 3 fases
• Amplio rango de entrada AC: 110–230VAC
• Carcasa compacta: 180 x 140 x 70 mm
• Corriente de salida hasta 6A (0–6A)
• DSP de 32 bits con algoritmo de control vectorial
• Aproximadamente 30% de mejora de velocidad (afirmación del fabricante)

Especificaciones rápidas

• Fases: 3
• Corriente de salida (A): 6.0 (especificación clave) / 0–6A (tabla eléctrica)
• Tensión de entrada (VAC): 110–230
• Resolución microstep: 51200 pasos/rev
• Resolución del encoder: 1000 PPR
• Peso: 1.395 kg (tarjeta de producto) / 1.5 kg (tabla de especificaciones eléctricas)
• Dimensiones (mm): 180 x 140 x 70

Especificaciones eléctricas

• Tensión de entrada: 110–230VAC
• Corriente de salida: 0–6A
• Número de fases: 3
• Resolución del encoder: 1000 PPR
• Señal de control: Pulse/Direction o CW/CCW
• Frecuencia de pulsos: 0–200 kHz
• Procesador: DSP de 32 bits
• Dimensiones: 180 x 140 x 70 mm
• Peso: 1.5 kg

Dibujo mecánico
El dibujo mecánico está disponible para el SS2206; consulte las imágenes del producto para el plano dimensional.

Características / Especificaciones técnicas

• Modelo: SS2206
• Topología: driver servo paso a paso de 3 fases en lazo cerrado
• Tensión de entrada: 110–230VAC
• Corriente de salida: hasta 6A (0–6A)
• Resolución de microstep: 51200 pasos/rev
• Resolución del encoder: 1000 PPR
• Señales de control soportadas: Pulse/Direction o CW/CCW
• Rango de frecuencia de pulsos: 0–200 kHz
• Procesador: DSP de 32 bits con algoritmo de control vectorial
• Rendimiento: ~30% de mejora de velocidad (según fabricante)
• Dimensiones: 180 x 140 x 70 mm
• Peso: listado 1.395 kg (tarjeta de producto) y 1.5 kg (tabla de especificaciones eléctricas)
