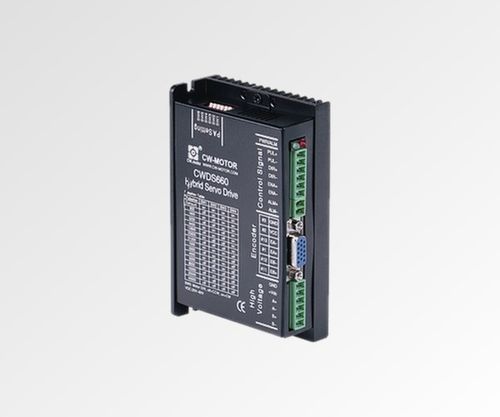

Servo-variador DC CWDS660

bifásicopaso a paso 2 fasesde codificador

Descripción del producto
El CWDS660 es un driver servo paso a paso de bucle cerrado de 2 fases diseñado para superar las limitaciones de los sistemas paso a paso en lazo abierto. Soporta hasta 6 A a 20-60 VDC y utiliza un DSP de 32 bits con control vectorial para evitar pérdidas de pasos, reducir la generación de calor y mejorar el rendimiento de velocidad en aproximadamente un 30 %. El control vectorial de fábrica elimina la necesidad de ajuste de parámetros.

Puntos clave

• Control en bucle cerrado — elimina pérdidas de pasos
• DSP de 32 bits con algoritmo de control vectorial
• Mejora de velocidad ≈ 30 % frente a lazo abierto
• Reducción de generación de calor
• No requiere ajuste de parámetros
• Factor de forma compacto 118 x 75 x 34 mm

Especificaciones rápidas

• Fase: 2
• Corriente de salida (A): 0–6,0 (clasificado hasta 6 A)
• Tensión de entrada (VDC): 20–60
• Resolución microstep: 51.200 pasos/rev
• Resolución del encoder: 1000 PPR
• Peso: 0,255–0,3 kg
• Dimensiones (mm): 118 x 75 x 34

Especificaciones eléctricas
Tensión de entrada: 20–60 VDC
Corriente de salida: 0–6 A
Resolución del encoder: 1000 PPR
Señal de control: Pulse/Direction o CW/CCW
Frecuencia de pulso: 0–200 kHz
Procesador: DSP de 32 bits
Dimensiones: 118 x 75 x 34 mm
Peso: 0,255–0,3 kg

Dibujo mecánico
Dibujo mecánico disponible para el CWDS660 (ilustración/esquema en la página del producto).

Características / especificaciones técnicas

• Modelo: CWDS660
• Fase: 2
• Tensión de entrada: 20–60 VDC
• Corriente de salida: 0–6 A (clasificado hasta 6 A)
• Resolución microstep: 51.200 pasos/rev
• Resolución del encoder: 1000 PPR
• Tipos de señal de control: Pulse/Direction o CW/CCW
• Frecuencia máxima de pulsos: 0–200 kHz
• Procesador: DSP de 32 bits
• Rendimiento: ≈ 30 % de mejora de velocidad frente a lazo abierto, reducción de generación de calor
• Factor de forma / Dimensiones: 118 x 75 x 34 mm
• Peso: listado 0,255 kg (ficha) y 0,3 kg (especificaciones completas)
• No requiere ajuste de parámetros (ajuste de fábrica/control vectorial)
