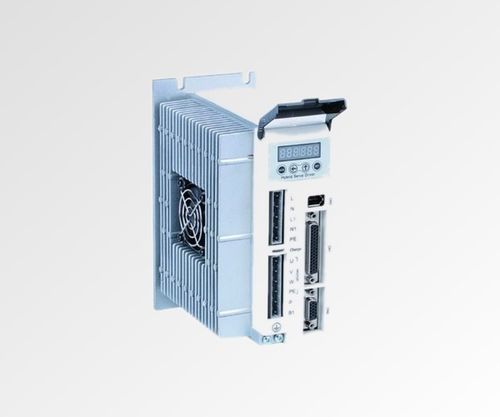

Servo-variador 3 fases SS1106

paso a pasoen lazo cerrado

Descripción del producto
El SS1106 es un controlador servo paso a paso en lazo cerrado de 3 fases con entrada de red (70-130 VAC) alojado en una carcasa de 180 x 140 x 70 mm. Soporta hasta 6 A de corriente de salida y ofrece funcionamiento trifásico en lazo cerrado, preciso y adecuado para sistemas de automatización industrial alimentados desde la red AC.

Puntos clave

• Control en lazo cerrado de 3 fases
• Entrada de red (70-130 VAC)
• Carcasa 180 x 140 x 70 mm
• Corriente de salida máxima 6 A
• DSP de 32 bits con algoritmo de control vectorial
• Mejora de velocidad ~30% frente a la generación anterior

Especificaciones rápidas

• Fase: 3
• Corriente de salida (A): 6.0
• Tensión de entrada (VAC): 70–130
• Resolución microstep: 51200 pasos/rev
• Dimensiones (mm): 180 x 140 x 70
• Señal de control: Pulso/ Dirección

Especificaciones eléctricas
Tensión de entrada: 70–130 VAC
Corriente de salida: 0–6 A
Número de fases: 3
Resolución de encoder compatible: 1000 PPR
Modos de señal de control: Pulso/Dirección o CW/CCW
Frecuencia de pulso: 0–200 kHz
Procesador: DSP de 32 bits
Dimensiones: 180 x 140 x 70 mm
Peso: 1,5 kg

Mecánica
Plano mecánico disponible que muestra los puntos de montaje y las dimensiones de la carcasa del SS1106 (180 x 140 x 70 mm).

Características / Especificaciones técnicas

• Modelo: SS1106
• Tipo: controlador servo paso a paso 3 fases en lazo cerrado
• Tensión de entrada: 70–130 VAC
• Corriente de salida máxima: 6 A
• Resolución microstepping: 51200 pasos/rev
• Resolución de encoder soportada: 1000 PPR
• Modos de señal de control: Pulso/Dirección o CW/CCW
• Rango de frecuencia de pulso: 0–200 kHz
• Procesador: DSP de 32 bits con algoritmo de control vectorial
• Rendimiento: ~30% de mejora de velocidad vs generación anterior
• Dimensiones de la carcasa: 180 x 140 x 70 mm
• Peso: 1,5 kg
