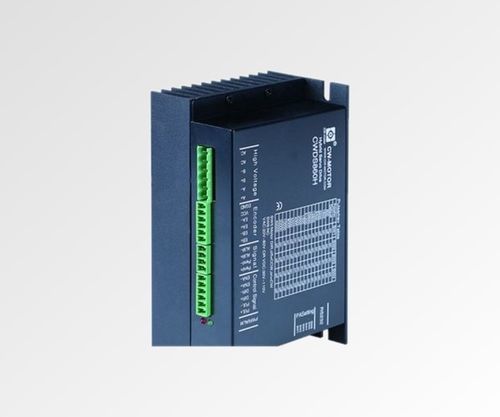

Servo-variador DC CWDS860H

ACbifásicopaso a paso 2 fases

Descripción del producto
El CWDS860H es un driver servo paso a paso en lazo cerrado de 2 fases que admite hasta 8 A y una amplia gama de tensión de entrada (20–90 VAC o 24–110 VDC). La carcasa de 108 x 100 x 60 mm mejora la disipación térmica para aplicaciones industriales de control de movimiento en lazo cerrado.

Puntos destacados

• Control en lazo cerrado — sin pasos perdidos
• Amplio rango de tensión: 20–90 VAC o 24–110 VDC
• Corriente de salida: 8 A
• DSP de 32 bits con algoritmo de control vectorial
• Mejora de velocidad ≈ 30 % respecto a la generación anterior
• Carcasa compacta 108 x 100 x 60 mm

Resumen / especificaciones rápidas
Fases — 2
Corriente de salida (A) — 0–8.0
Tensión de entrada — 20–90 VAC o 24–110 VDC
Microstep — 51200 pasos/rev
Dimensiones (mm) — 108 x 100 x 60
Señal de control — Pulso / Dirección

Especificaciones completas
Tensión de entrada — 20–90 VAC o 24–110 VDC
Corriente de salida — 0–8 A
Resolución del encoder — 1000 PPR
Señal de control — Pulso/Dirección o CW/CCW
Frecuencia de pulso — 0–200 kHz
Procesador — DSP de 32 bits
Dimensiones — 108 x 100 x 60 mm
Peso — 0.9 kg

Dibujo mecánico
Dibujo mecánico proporcionado como referencia de montaje y dimensiones (carcasa 108 x 100 x 60 mm).

Especificaciones técnicas

• Modelo: CWDS860H
• Marca: NEOTON MOTOR
• Tipo: driver servo paso a paso en lazo cerrado de 2 fases
• Corriente de salida: hasta 8.0 A
• Tensión de entrada: 20–90 VAC o 24–110 VDC
• Microstepping: 51200 pasos/rev
• Resolución del encoder: 1000 PPR
• Señales de control: Pulso/Dirección o CW/CCW
• Frecuencia de pulso: 0–200 kHz
• Procesador: DSP de 32 bits con algoritmo de control vectorial
• Rendimiento: ~30 % de mejora de velocidad vs. generación anterior
• Dimensiones de la carcasa: 108 x 100 x 60 mm
• Peso: 0.9 kg
