Aparato de medición de excentricidad AccuScan 6000 series

de diámetrode barridopara tuberías

Descripción general
AccuScan 6000 es un calibrador láser de diámetro y ovalidad de cuatro ejes diseñado para la medición en línea y a alta velocidad de productos extruidos o trefilados cilíndricos y perfilados. El sistema proporciona cobertura completa alrededor de la circunferencia para detectar cambios de diámetro, ovalidad e irregularidades de superficie con repetibilidad por escaneo de hasta 1 µm.

Características y beneficios

• Escaneo de cuatro ejes que ofrece la cobertura circumferencial más completa y un diámetro medio más representativo.
• Precisión de ovalidad de hasta el 100 % cuando el producto está alineado con los ejes de medición; superior a medidores de 2 y 3 ejes.
• Mejora en la detección de defectos — hasta un 25 % más en la detección de bultos y estrechamientos frente a sistemas de tres ejes.
• Velocidades de medición ultrarrápidas — hasta 2400 escaneos/s por eje (9600 escaneos/s en total) para detección instantánea en líneas de alta velocidad.
• Alta precisión en escaneo único y excelente repetibilidad para reducir desperdicios y mejorar el rendimiento del proceso.

Aplicaciones

• Tubo médico de plástico: catéteres, tubos de administración de fármacos, tubos quirúrgicos y otros tubos médicos de pequeño diámetro.
• Alambre y cable: LAN, coaxial, médico, automoción y cables especiales.
• Tubos plásticos para automoción y tubos termorretráctiles.
• Cuerdas, líneas y otros productos extruidos o trefilados cilíndricos, planos o de perfil particular.

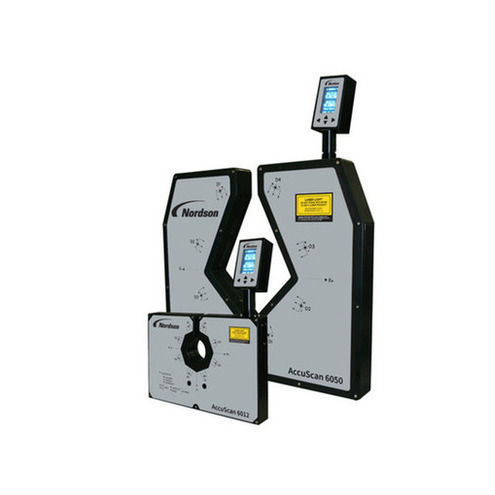

Dos modelos disponibles
Modelo | AccuScan 6012 | AccuScan 6050
Número de ejes | 4 | 4
Rango OD | 0.1 - 12 mm (0.004 – 0.47 in) | 0.5 - 50 mm (0.020 - 2.00 in)
Tamaño de puerta | 16 mm (0.63 in) | 60 mm (2.36 in)
Precisión | ±0.0005 mm (±0.000020 in) | ±0.001 mm (±0.000040 in)
Repetibilidad | ±1 µm ±0.025% | ±2 µm ±0.025%
Resolución | 0.00001 mm (0.0000004 in) | 0.00001 mm (0.0000004 in)
Tasa de escaneo | 2400 escaneos/s por eje (total 9600 escaneos/s) | 2400 escaneos/s por eje (total 9600 escaneos/s)

Especificaciones técnicas e información adicional

• Principio de medida: micrómetro láser de escaneo a cuatro ejes para diámetro y ovalidad.
• Calibración: algoritmo optimizado para máxima precisión en escaneo único y repetibilidad en el rango de micrones.
• Integración: diseñado para integración en línea en extrusión, producción de cables y tubos con salida de datos en tiempo real para control de proceso.
• Cobertura de fallos: los ejes adicionales reducen las zonas ciegas y aumentan la probabilidad de detección de defectos locales.
