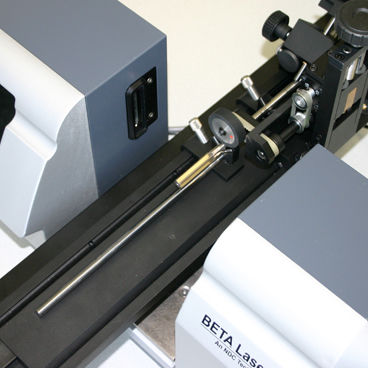

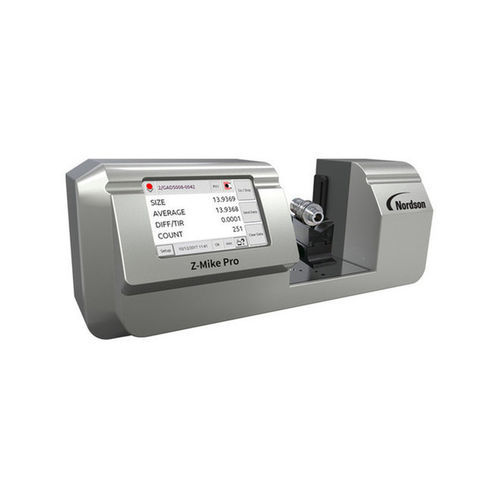

Micrómetro láser Z-Mike Pro

de exterioresdigitalde precisión

Descripción general
El Z-Mike Pro es un micrómetro láser sin contacto para la inspección dimensional de piezas de precisión, adecuado tanto para talleres como para laboratorios de metrología. Mide diámetro, ovalidad, diámetro de corte efectivo, conicidad y TIR sin tocar la pieza, evitando deformaciones mecánicas y la influencia del operario. Los modelos ofrecen precisión de hasta ±0,5 µm y repetibilidad dependiente del modelo, indicadas más abajo. Las mediciones son trazables a estándares nacionales (NIST).

Características & Beneficios

• Diseño óptico y electrónica patentados que garantizan precisión y repetibilidad constantes.
• Calibración automática y compensación térmica para resultados estables en entornos de producción.
• Precisión insensible al acabado superficial (brillo, mate, color) y a la luz ambiental dispersa.
• Técnica sin contacto que elimina errores inducidos por el operario y evita la deformación de la pieza.
• No requiere centrado preciso — configuración mínima para una amplia gama de tamaños de piezas.
• Carcasa fundida sellada, adecuada para entornos de taller con polvo y humedad.
• Pantalla táctil de alta resolución; almacenamiento y recuperación de múltiples programas de producto.
• E/S integradas para integración directa con manipulación automatizada y control de movimiento.

Dos modelos disponibles
Medición | Z-Mike Pro 25 | Z-Mike Pro 50
Rango de medición | 0,100–25,4 mm (0,004–1,0 pulg.) | 0,254–50 mm (0,010–2,0 pulg.)
Repetibilidad | ±0,13 µm | ±0,25 µm
Exactitud | ±0,5 µm | ±0,76 µm
Profundidad de campo | ±0,75 x 25 mm | ±1,5 x 50 mm
Velocidad del haz láser | 50 m/sec | 100 m/sec
Coeficiente de temperatura | <0,2 µm/°C | <0,2 µm/°C
Calibración | Calibrado de fábrica (trazable NIST) | Calibrado de fábrica (trazable NIST)

Aplicaciones

• Inspección de árboles de levas, cigüeñales, piezas brutas de herramientas de corte y otras piezas cilíndricas o rotativas de precisión.
• Metrología de laboratorio e inspección en línea de producción cuando se requiere medición sin contacto y alta precisión.

Especificaciones técnicas

• Modelos: Z-Mike Pro 25, Z-Mike Pro 50
• Capacidades de medición: diámetro, ovalidad, diámetro de corte efectivo, conicidad, TIR
• Repetibilidad: ±0,13 µm (Pro 25); ±0,25 µm (Pro 50)
• Precisión: ±0,5 µm (Pro 25); ±0,76 µm (Pro 50)
• Rangos de medición: 0,100–25,4 mm (Pro 25); 0,254–50 mm (Pro 50)
• Profundidad de campo/área de medición: ±0,75 x 25 mm (Pro 25); ±1,5 x 50 mm (Pro 50)
• Velocidad del haz láser: 50 m/s (Pro 25); 100 m/s (Pro 50)
• Coeficiente térmico: <0,2 µm/°C
• Calibración: calibrado de fábrica, trazable NIST
• Construcción: carcasa fundida sellada para uso en taller
• Interfaz: pantalla táctil; múltiples programas producto almacenables
• Integración: E/S integradas para automatización y control de movimiento
