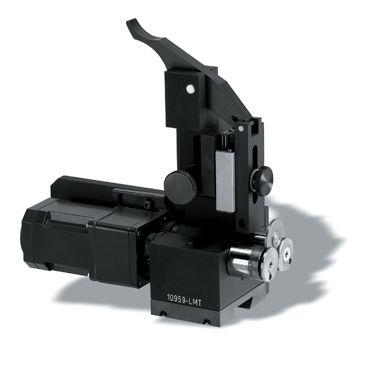

Sistema de montaje automático Z-Mike Pro

de mediciónmodular

Descripción general

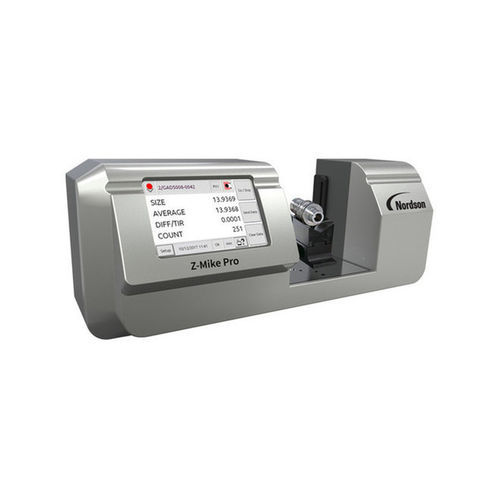

El Z-Mike Pro es un micrómetro láser sin contacto diseñado para la inspección dimensional y el control de procesos en entornos industriales. Proporciona mediciones absolutas para piezas delicadas, blandas, frágiles, calientes o irradiadas, ayudando a fabricantes y talleres a cumplir tolerancias exigentes en laboratorio y planta. Funciones de medida: diámetro, ovalidad, diámetro de corte efectivo, conicidad y TIR. La técnica láser sin contacto elimina la deformación de las piezas y los errores inducidos por el operario; las mediciones son trazables a normas nacionales (NIST).

Características & Beneficios

• Diseño óptico y electrónica patentados para alta precisión y excepcional repetibilidad (hasta ±0,13 µm).
• Calibración automática que mantiene la precisión en todo el rango y compensa variaciones de temperatura en el taller.
• Precisión insensible al tipo de superficie (brillo, mate, color) y a la luz dispersa externa.
• Mediciones trazables a estándares nacionales (NIST) para control de calidad.
• Técnica sin contacto que elimina errores por influencia del operario y evita deformaciones de la pieza.
• Poco o ningún centrado requerido — ajustes mínimos para una amplia gama de tamaños.
• Carcasa fundida robusta, sellada contra polvo y humedad para uso en planta.
• Pantalla táctil de alta resolución para configuración rápida y visualización clara.
• Almacenamiento de perfiles de producto para cambios rápidos de producción.
• E/S integradas para integración con manejo automatizado y control de movimiento.

Dos modelos disponibles
Medición | Z-Mike Pro 25 | Z-Mike Pro 50
Rango de medición | 0,100 a 25,4 mm (0,004 a 1,0 pulg.) | 0,254 a 50 mm (0,010 a 2,0 pulg.)
Repetibilidad | ±0,13 µm (±0.000005 pulg.) | ±0,25 µm (±0.000010 pulg.)
Exactitud | ±0,5 µm (±0.000020 pulg.) | ±0,76 µm (±0.000030 pulg.)
Área de medición / Profundidad de campo | ±0,75 x 25 mm (±0,030 x 1,0 pulg.) | ±1,5 x 50 mm (±0,060 x 2,0 pulg.)
Velocidad del rayo láser | 50 m/seg. (2.000 pulg./seg.) | 100 m/seg. (4.000 pulg./seg.)
Coeficiente de temperatura | <0,2 µm/°C | <0,2 µm/°C
Calibración | Calibrado de fábrica | Calibrado de fábrica

Aplicaciones y capacidades de medición

• Inspección de diámetro y ovalidad de ejes, pasadores y piezas cilíndricas.
• Verificación de diámetro de corte efectivo y conicidad para brutos de herramienta y piezas mecanizadas.
• Medición de TIR (Total Indicated Runout) y controles geométricos en piezas rotativas.
• Control de calidad para componentes médicos, árboles de levas, cigüeñales y otras piezas de precisión.

Especificaciones técnicas (resumen)

• Principio de medida: micrometría láser sin contacto (barrido de perfil).
• Modelos: Z-Mike Pro 25 y Z-Mike Pro 50 para cubrir distintos rangos.
• Auto-calibración y calibrado de fábrica con trazabilidad NIST.
• Adecuado para entornos industriales: carcasa fundida sellada contra polvo y humedad.
• Interfaz: pantalla táctil de alta resolución, memoria de perfiles y recuperación rápida.
• Conectividad: E/S integradas para automatización e integración con control de movimiento.
• Estabilidad térmica: coeficiente <0,2 µm/°C; compensación para variaciones típicas de taller.
