Sistema de montaje automático BenchMike Pro

de mediciónmodular

Descripción general

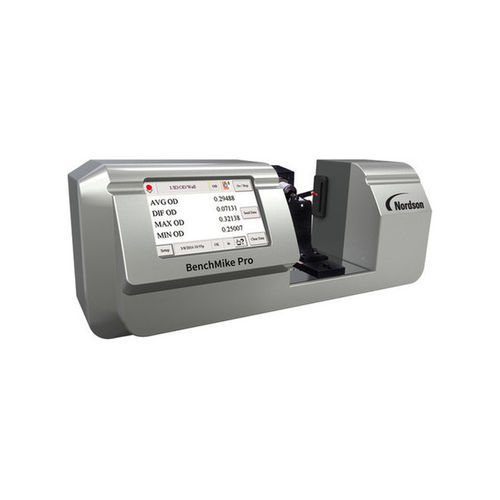

BenchMike Pro es un equipo de sobremesa con sensor láser para medición de OD, ID (con accesorios) y ovalidad en muestras de tubos, mangueras, hilos, cables y fibra óptica. La medición láser sin contacto ofrece resultados dimensionales trazables, adecuados para plantas de extrusión y laboratorios de control de calidad, con retroalimentación inmediata y exportación de datos para control de proceso.

Características & Beneficios

• Dos familias de modelos (BenchMike Pro 2025 y 2050) que cubren rangos de medición de 0,100–50 mm.
• Rendimiento metrológico: precisiones y repetibilidades seleccionables (p. ej. ±0,76 µm de exactitud; ±0,25 µm de repetibilidad en modelos seleccionados).
• Medición láser sin contacto que evita deformaciones y daños superficiales y reduce la variación inducida por el operador.
• Interfaz táctil intuitiva con biblioteca de recetas para configuración rápida y mediciones repetibles.
• E/S flexibles y conectividad Ethernet para registro de datos, automatización e integración Industria 4.0.

Modelos & Resumen de especificaciones
Modelo | BenchMike Pro 2025 | BenchMike Pro 2050
Rango de medición | 0,100 a 25,4 mm (0,004 a 1,0 pulg.) | 0,254 a 50 mm (0,010 a 2,0 pulg.)
Repetibilidad | ±0,25 µm (0.000010 pulg.) | ±0,5 µm (0.000020 pulg.)
Exactitud | ±0,76 µm (±0.000030 pulg.) | ±1,5 µm (±0.000060 pulg.)
Área de medición / Profundidad de campo | ±0,75 x 25 mm | ±1,5 x 50 mm
Velocidad del haz / Tasa de escaneo | 50 m/s (2025) / 100 mediciones/seg | 100 m/s (2050) / 100 mediciones/seg
Coeficiente de temperatura / Calibración | <0,2 µm/°C | Calibrado de fábrica

Aplicaciones y accesorios

• Medición offline de OD para cables y alambres con mandriles rotativos para detectar variaciones circumferenciales.
• Inspección de hilos ultrafinos con V-blocks específicos y óptica Small Spot Size para diámetros desde ~0,025 mm.
• Medición ID/OD/espesor de pared de tubos médicos con accesorios ID/OD/Wall y portamuestras con fuerza controlada.
• Inspección de muestras de tubos con V-blocks y accesorios rotativos motorados para análisis de concentricidad y ovalidad.

Accesorios recomendados

• V-blocks rotativos y mandriles motorizados para muestreo multiángulo.
• Opción Small Spot Size para hilos ultrafinos.
• Accesorios ID/OD/Wall y ensamblajes de sujeción con control de fuerza para tubos de pared fina.

Especificaciones técnicas

• Modelos: BenchMike Pro 2025 y BenchMike Pro 2050.
• Rangos de medición: 0,100–25,4 mm (2025); 0,254–50 mm (2050).
• Repetibilidad: ±0,25 µm (2025); ±0,5 µm (2050).
• Exactitud: ±0,76 µm (2025); ±1,5 µm (2050).
• Profundidad de campo / área de medición: ±0,75 x 25 mm (2025); ±1,5 x 50 mm (2050).
• Tasa de escaneo: 100 mediciones/seg.
• Conectividad: Ethernet y E/S flexibles para integración y captura de datos (Preparado para Industria 4.0).
• Calibración: calibrado de fábrica; servicios de trazabilidad opcionales disponibles.
