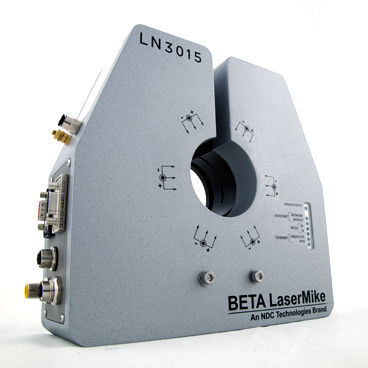

Detector de defectos para cables LN3000 series

fijodigital

Resumen
La serie LN de Nordson es un detector de bultos y estrechamientos de tres ejes diseñado para detectar con precisión defectos de diámetro de corta duración en productos extruidos a altas velocidades. Tres ejes ópticos espaciados a 60° aumentan la cobertura circumferencial para identificar cambios súbitos en la superficie de cables, mangueras, tubos y perfiles extruidos similares.

Características y beneficios

• Captura y registro de defectos: registra altura, longitud, número y posición para trazabilidad y control de proceso.
• Comunicaciones completas: RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus y Profinet para integración sencilla.
• Diagnósticos integrados: comprobaciones por eje de la señal para maximizar la disponibilidad.
• Visualización para el operario: indicadores de estado codificados por color para detección rápida.
• Sincronización con cambio de carrete: acepta señales de cambiadores de carrete para borrar e inicializar datos.
• Construcción robusta: carcasa metálica sellada que minimiza la contaminación por luz y polvo.
• Interfaz integrada: pantalla a bordo, no requiere monitor externo.

Modelos

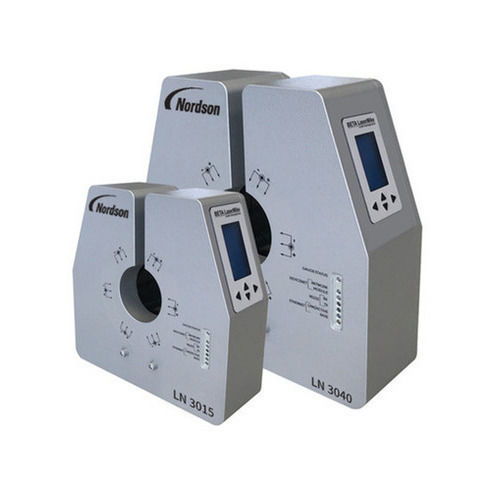

Modelos: LN3015-P | LN3040-P
Número de ejes: 3 | 3
Diámetro del producto: 0.02–15 mm (0.0008–0.6 in.) | 0.04–40 mm (0.0016–1.57 in.)
Tamaño de apertura (gate): 18 mm (0.71 in.) | 48 mm (1.89 in.)
Altura mínima detectable: 0.02 mm (0.0008 in.) | 0.05 mm (0.0020 in.)
Altura máxima detectable: 2 mm (0.08 in.) | 10 mm (0.40 in.)
Longitud mínima de defecto: 0.5 mm (0.02 in.) | 0.5 mm (0.02 in.)
Precisión: Mayor de: ±0.011 mm (±0.0004 in.) o ±3% de la altura máxima del defecto | Mayor de: ±0.018 mm (±0.0007 in.) o ±3% de la altura máxima del defecto
Tasa de escaneo: 250,000 escaneos/segundo por eje | 250,000 escaneos/segundo por eje
Velocidad máxima de línea: 3000 m/min (9,842 ft/min.) | 3000 m/min (9,842 ft/min.)

Especificaciones técnicas

• Serie: LN3000
• Modelos disponibles: LN3015-P, LN3040-P
• Ejes ópticos: 3 (espaciados a 60°)
• Rango de diámetro: 0.02–15 mm (LN3015-P); 0.04–40 mm (LN3040-P)
• Tamaños de apertura: 18 mm (LN3015-P); 48 mm (LN3040-P)
• Altura mínima detectable: 0.02 mm (LN3015-P); 0.05 mm (LN3040-P)
• Altura máxima detectable: 2 mm (LN3015-P); 10 mm (LN3040-P)
• Longitud mínima de defecto: 0.5 mm
• Precisión: depende del modelo; mayor entre un valor micrométrico fijo o ±3% de la altura máxima
• Tasa de escaneo: 250,000 escaneos/segundo por eje
• Velocidad de línea máxima: hasta 3000 m/min
• Comunicaciones: RS232, Telnet, EtherNet/IP, Ethernet, DeviceNet, Profibus, Profinet
• Diagnósticos y visualización: diagnósticos por eje integrados e indicadores de estado codificados por color
• Carcasa: metal sellado para minimizar contaminación por luz y polvo
• Interfaz operario: integrada, sin necesidad de display externo

Aplicaciones típicas

• Inspección en línea de cables y alambres extruidos para detección de bultos y estrechamientos.
• Control de calidad en mangueras, tubos y perfiles extruidos.
• Líneas de extrusión de alta velocidad que requieren detección y notificación rápidas de defectos de diámetro.
