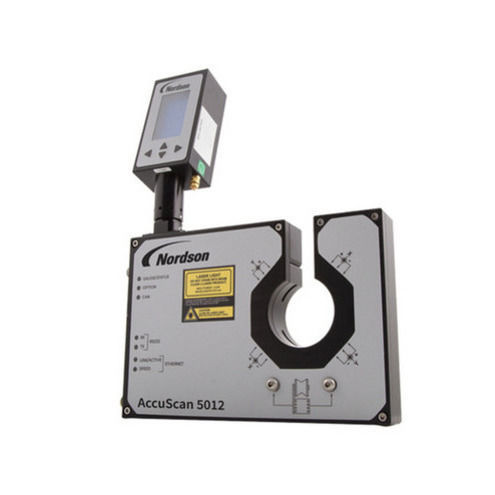

Aparato de medición de perfil AccuScan 50 series

de diámetrodigitalláser

Descripción general El medidor de diámetro de dos ejes AccuScan 5000 realiza mediciones de diámetro y perfil a alta velocidad a 2400 escaneos por segundo por eje (4800 mediciones/s en total). Ofrece la mayor precisión por escaneo de la industria para comprobaciones de tolerancia en línea, monitorización de perfiles y detección rápida de defectos en productos cilíndricos y perfilados. Los modelos cubren rangos de Ø hasta 80 mm (3,15 in.) para diferentes necesidades de producción.

Características y Beneficios

• La opción High-Speed Tolerance Checking permite la detección temprana y fiable de grumos y estrechamientos para reducir desperdicio y retrabajos.
• Purga de aire integrada que protege las ventanas del sensor frente al polvo y residuos, aumentando el tiempo operativo y reduciendo mantenimiento.
• Amplia compatibilidad de comunicaciones: RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, E/S analógicas y digitales para integración con PLC/sistemas de planta.
• Opción lógica STAC (trenzado/retorcido/armado/corrugado) para lecturas máximas/mínimas o envolventes en productos perfilados o envueltos a altas velocidades, mejorando el control de proceso.

Varios Modelos Disponibles

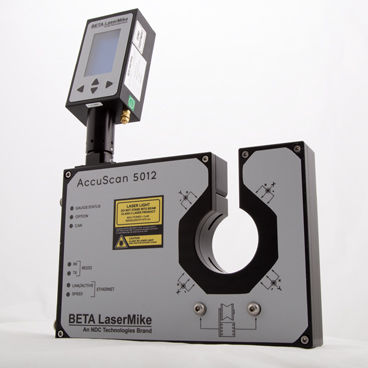

Modelos (serie): AccuScan 5012, AccuScan 5040, AccuScan 5080

Tabla de especificaciones
Modelo | Rango OD | Tamaño de puerta | Exactitud | Resolución | Velocidad de escaneo
AccuScan 5012 | 0.1 - 12 mm (0.004 - 0.47 in.) | 16 mm (0.63 in.) | ±0.0005 mm (±0.000020 in.) | 0.00001 mm (0.0000004 in) | 2400 escaneos/seg/eje
AccuScan 5040 | 0.2 - 40 mm (0.008 - 1.50 in.) | 52 mm (2.05 in.) | ±0.001 mm (±0.000040 in.) | 0.00001 mm (0.0000004 in) | 2400 escaneos/seg/eje
AccuScan 5080 | 1.27 - 80 mm (0.050 - 3.15 in.) | 108 mm (4.25 in.) | ±0.002 mm (±0.000080 in.) | 0.00001 mm (0.0000004 in) | 2400 escaneos/seg/eje

Aplicaciones

• Verificación de tolerancias y detección de defectos en línea a alta velocidad
• Monitorización de perfiles y formas complejas (tubos, cables, hilos, películas, extrusiones)
• Control de proceso en línea para reducir desperdicio y mejorar rendimiento

Especificaciones técnicas

• Tasa de escaneo: 2400 escaneos por segundo por eje (4800 mediciones/s total)
• Resolución: 0.00001 mm (0.0000004 in)
• Exactitud (según modelo): 5012 ±0.0005 mm; 5040 ±0.001 mm; 5080 ±0.002 mm
• Rangos OD: 0.1–12 mm (5012), 0.2–40 mm (5040), 1.27–80 mm (5080)
• Tamaños de puerta: 16 mm (5012), 52 mm (5040), 108 mm (5080)
• Purga de aire integrada para protección óptica y menor mantenimiento
• Opciones: High-Speed Tolerance Checking y lógica STAC para construcciones especiales de producto
• Comunicaciones: RS-232, EtherNet/IP, Ethernet TCP/IP, DeviceNet, Profinet, Profibus, E/S analógicas y digitales
• Diseñado para integración en línea y control de procesos en tiempo real
