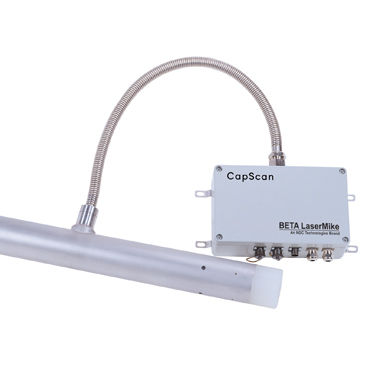

Aparato de medición de capacitancia CapScan

de longitudde diámetrocapacitivo

Descripción general

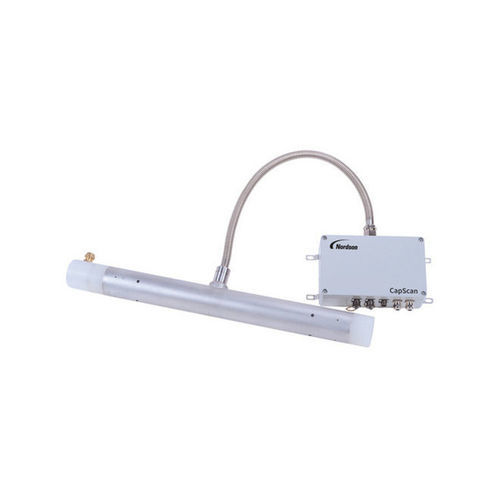

El CapScan 2000 es un sistema de medición de capacitancia en proceso, sin deriva, diseñado para la fabricación de cables y aplicaciones datacom. Permite la correlación en línea y a alta velocidad de datos de capacitancia in-process y post-process para detectar desviaciones de proceso de forma temprana, reducir reclasificaciones y rechazos, y mejorar el rendimiento del producto.

Características y beneficios

• Medición de alta precisión – lecturas precisas en instalaciones con canaleta húmeda o seca a velocidades de línea hasta 3.000 m/min.
• Electrónica sin deriva – puente autobalanceado propietario, ganancia automática y autocalibración para resultados estables y repetibles.
• Análisis en tiempo real – salida analógica rápida adecuada para análisis FFT/SRL para ayudar a evitar fallos SRL costosos.
• Conectividad flexible – interfaces para PLC, PC o controladores Nordson para integración de proceso.
• Opción Dry Trough – tapas de alta presión disponibles para instalaciones secas.

Tres modelos disponibles
KG2008 | Rango de cable: 0.1–8 mm (0.004–0.32 in.) | Precisión: Zero ±0.1 pF/m; Gain ±0.2% | Ancho de banda SRL: 3.0 GHz | Electrodo corto: 66.6 mm (2.62 in.) | Electrodo largo: 100 mm (3.94 in.)
KG2016 | Rango de cable: 0.1–16 mm (0.004–0.63 in.) | Precisión: Zero ±0.1 pF/m; Gain ±0.2% | Ancho de banda SRL: 2.0 GHz | Electrodo corto: 100 mm (3.94 in.) | Electrodo largo: 150 mm (5.90 in.)
KG2025 | Rango de cable: 0.1–25 mm (0.004–0.98 in.) | Precisión: Zero ±0.1 pF/m; Gain ±0.5% | Ancho de banda SRL: 2.0 GHz | Electrodo corto: 100 mm (3.94 in.) | Electrodo largo: 150 mm (5.90 in.)

Aplicaciones

• Monitorización de capacitancia en línea para producción de cables datacom y telecom.
• Correlación de mediciones in-process y post-process para controlar SRL, diafonía y atenuación.
• Líneas de alta velocidad que requieren control continuo del proceso y detección temprana de fallos.

Características / especificaciones técnicas

• Tipo de sistema: medidor de capacitancia en proceso sin deriva para medición de cables.
• Velocidad de línea: mediciones hasta 3.000 m/min (dependiendo del modelo e instalación).
• Electrónica: baja relación señal/ruido y diseño propietario sin deriva.
• Estabilidad: puente autobalanceado, ganancia automática y autocalibración.
• Salidas: salida analógica rápida adecuada para análisis FFT/SRL; integración con PLC, PC o controladores Nordson.
• Opciones de instalación: canaleta húmeda o seca; opción Dry Trough con tapas de alta presión.
• Modelos: KG2008, KG2016, KG2025 (ver tabla de modelos para rangos y precisiones).
