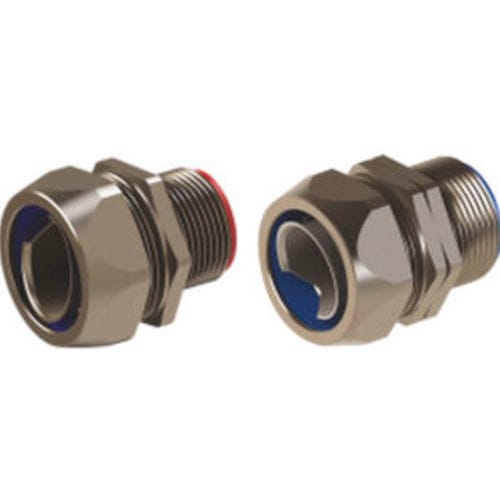

Prensaestopas de aluminio LSR series
de caucho de nitrilo butadieno (NBR)de PA6de latón

Prensaestopas de aluminio - LSR series - ORTAC - de caucho de nitrilo butadieno (NBR) / de PA6 / de latón
Prensaestopas de aluminio - LSR series - ORTAC - de caucho de nitrilo butadieno (NBR) / de PA6 / de latón
Prensaestopas de aluminio - LSR series - ORTAC - de caucho de nitrilo butadieno (NBR) / de PA6 / de latón - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ORTAC

Características

Material
de aluminio, de caucho de nitrilo butadieno (NBR), de PA6, de latón, de latón niquelado
Otras características
con roscado PG, giratorio, métrico, de rosca
Diámetro del cable

Máx.: 30 mm
(1,18 in)

Mín.: 10 mm
(0,39 in)

Diámetro de roscado

Máx.: 100 mm
(3,94 in)

Mín.: 12 mm
(0,47 in)

Temperatura de servicio

Máx.: 105 °C
(221 °F)

Mín.: -45 °C
(-49 °F)

Descripción

Resumen
Accesorios para conducto espiral flexible, estancos, disponibles en versiones con cuerpo fijo o giratorio. Diseñados para conductos metálicos espirales Tacflex para proporcionar conexiones estancas y un montaje sencillo.

Materiales
  • Tuerca de campana: Latón niquelado
  • Aro: PA6
  • Casquillo: Aluminio / latón
  • Cuerpo de prensaestopas: Latón niquelado
  • Junta tóricas: NBR

Características generales
  • Rosca de conexión: Métrica (EN60423) / PG (DIN 40430)
  • Clase de protección: IP67
  • Rango de temperatura: -45 °C a +105 °C
  • Propiedades: Fácil de montar
  • Versiones disponibles: Cuerpo fijo o giratorio
  • Conductos compatibles: Aplicable con conductos LGT, CTS o CTPS

Datos técnicos - Cuerpo fijo (códigos y dimensiones)
LSRP 00 / LSRM 00 - PG 7 - M 12 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRP 1A / LSRM 1A - PG 9 - M 16 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRP 01 / LSRM 01 - PG 11 - M 16 x 1,5 - LGT13 - 3/8" - GL 11,5 mm - B 24 mm - C 26 mm
LSRP 2A / - - PG 13,5 - - - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRP 02 / LSRM 02 - PG 16 - M 20 x 1,5 - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRP 03 / LSRM 03 - PG 21 - M 25 x 1,5 - LGT21 - 3/4" - GL 15 mm - B 33 mm - C 35 mm
LSRP 04 / LSRM 04 - PG 29 - M 32 x 1,5 - LGT27 - 1" - GL 15 mm - B 43 mm - C 45 mm
LSRP 05 / LSRM 05 - PG 36 - M 40 x 1,5 - LGT35 - 1 1/4" - GL 16 mm - B 52 mm - C 54 mm
LSRP 06 / LSRM 06 - PG 42 - M 50 x 1,5 - LGT40 - 1 1/2" - GL 18 mm - B 60 mm - C 63 mm
LSRP 07 / LSRM 07 - PG 48 - M 63 x 1,5 - LGT51 - 2" - GL 20 mm - B 74 mm - C 77 mm
- / LSRM 08 - - - M 72 x 1,5 - LGT63 - 2 1/2" - GL 20 mm - B 90 mm - C 90 mm
- / LSRM 09 - - - M 75 x 1,5 - LGT78 - 3" - GL 24 mm - B 105 mm - C 110 mm
- / LSRM 10 - - - M 100 x 2 - LGT102 - 4" - GL 30 mm - B 136 mm - C 140 mm

Datos técnicos - Cuerpo giratorio (códigos y dimensiones)
LSRDP 00 / LSRDM 00 - PG 7 - M 12 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRDP 1A / LSRDM 1A - PG 9 - M 16 x 1,5 - LGT10 - 1/4" - GL 10 mm - B 20 mm - C 22 mm
LSRDP 01 / LSRDM 01 - PG 11 - M 16 x 1,5 - LGT13 - 3/8" - GL 11,5 mm - B 24 mm - C 26 mm
LSRDP 2A / - - PG 13,5 - - - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRDP 02 / LSRDM 02 - PG 16 - M 20 x 1,5 - LGT16 - 1/2" - GL 13 mm - B 27 mm - C 29 mm
LSRDP 03 / LSRDM 03 - PG 21 - M 25 x 1,5 - LGT21 - 3/4" - GL 15 mm - B 33 mm - C 35 mm
LSRDP 04 / LSRDM 04 - PG 29 - M 32 x 1,5 - LGT27 - 1" - GL 15 mm - B 43 mm - C 45 mm
LSRDP 05 / LSRDM 05 - PG 36 - M 40 x 1,5 - LGT35 - 1 1/4" - GL 16 mm - B 52 mm - C 54 mm
LSRDP 06 / LSRDM 06 - PG 42 - M 50 x 1,5 - LGT40 - 1 1/2" - GL 18 mm - B 60 mm - C 63 mm
LSRDP 07 / LSRDM 07 - PG 48 - M 63 x 1,5 - LGT51 - 2" - GL 20 mm - B 74 mm - C 77 mm
- / LSRDM 08 - - - M 72 x 1,5 - LGT63 - 2 1/2" - GL 20 mm - B 90 mm - C 90 mm
- / LSRDM 09 - - - M 75 x 1,5 - LGT78 - 3" - GL 24 mm - B 105 mm - C 110 mm
- / LSRDM 10 - - - M 100 x 2 - LGT102 - 4" - GL 30 mm - B 136 mm - C 140 mm

Características / especificaciones técnicas
  • Tuerca de campana: Latón niquelado
  • Aro: PA6
  • Casquillo: Aluminio / latón
  • Cuerpo de prensaestopas: Latón niquelado
  • Junta tórica: NBR
  • Normas de rosca de conexión: Métrica (EN60423) y PG (DIN 40430)
  • Grado de protección: IP67
  • Rango de temperatura: -45 °C a +105 °C
  • Fácil de montar
  • Disponible en versiones con cuerpo fijo o giratorio
  • Compatible con conductos LGT, CTS y CTPS
