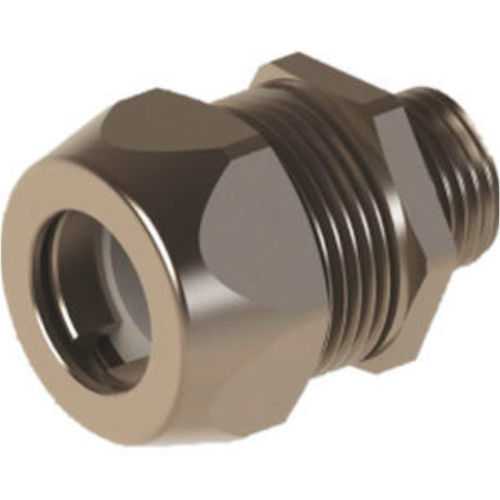

Prensaestopas de latón niquelado LSRPAG 13-PG9
de caucho de nitrilo butadieno (NBR)de PA6de latón

Prensaestopas de latón niquelado - LSRPAG 13-PG9 - ORTAC - de caucho de nitrilo butadieno (NBR) / de PA6 / de latón
Prensaestopas de latón niquelado - LSRPAG 13-PG9 - ORTAC - de caucho de nitrilo butadieno (NBR) / de PA6 / de latón
Prensaestopas de latón niquelado - LSRPAG 13-PG9 - ORTAC - de caucho de nitrilo butadieno (NBR) / de PA6 / de latón - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de ORTAC

Características

Material
de latón niquelado, de caucho de nitrilo butadieno (NBR), de PA6, de latón
Tipo de protección
IP67
Otras características
métrico, giratorio, con roscado PG
Diámetro del cable

Máx.: 48 mm
(1,89 in)

Mín.: 9 mm
(0,35 in)

Diámetro de roscado

Máx.: 63 mm
(2,48 in)

Mín.: 16 mm
(0,63 in)

Temperatura de servicio

Máx.: 100 °C
(212 °F)

Mín.: -30 °C
(-22 °F)

Descripción

Visión general del producto
Racor para conductos plásticos con sobretrenzado de alambre de acero, disponible en versiones de cuerpo fijo (serie LSRPAG) y giratorio (serie LSRDPAG). Diseñado para montaje rápido en conductos Tacflex/CTPAS y para ofrecer protección IP67 en instalaciones eléctricas industriales.

Materiales / Construcción básica
Tuerca de capuchón: Latón con niquelado
Sujeción del conducto: PA6
Abrazadera de armadura: Latón
Cuerpo de prensaestopas: Latón con niquelado
Junta tórica: NBR
Rosca de conexión: Métrica (EN60423) / PG (DIN 40430)
Clase de protección: IP67
Rango de temperatura: -30 °C a +100 °C

Propiedades
  • Montaje rápido y fiable en conductos plásticos con sobretrenzado de alambre
  • Disponible en configuraciones de cuerpo fijo o giratorio según necesidades de instalación
  • Compatible con los tamaños CTPAS listados en la tabla técnica


Datos técnicos - Códigos y dimensiones (cuerpo fijo)
Código (PG) | Código (Métrico) | PG | Rosca métrica | Medida espiral | GL mm | B mm | C mm
LSRPAG 13-PG9 | LSRPAG 13-M16 | PG 9 | M 16 x 1,5 | CTPAS-09 | 10 | 24 | 26
LSRPAG 15-PG11 | LSRPAG 15-M16 | PG 11 | M 16 x 1,5 | CTPAS-11 | 10 | 28 | 30
LSRPAG 18-PG13,5 | LSRPAG 18-M20 | PG13,5 | M 20 x 1,5 | CTPAS-13,5 | 10 | 32 | 35
LSRPAG 21-PG16 | LSRPAG 21-M20 | PG 16 | M 20 x 1,5 | CTPAS-16 | 10 | 35 | 35
LSRPAG 28-PG21 | LSRPAG 28-M25 | PG 21 | M 25 x 1,5 | CTPAS-21 | 14 | 45 | 45
LSRPAG 34-PG29 | LSRPAG 34-M32 | PG 29 | M 32 x 1,5 | CTPAS-29 | 15 | 50 | 50
LSRPAG 42-PG36 | LSRPAG 42-M40 | PG 36 | M 40 x 1,5 | CTPAS-36 | 15 | 60 | 60
LSRPAG 54-PG42 | LSRPAG 54-M50 | PG 42 | M 50 x 1,5 | CTPAS-48 | 15 | 70 | 75
LSRPAG 54-PG48 | LSRPAG 54-M63 | PG 48 | M 63 x 1,5 | CTPAS-48 | 15 | 70 | 75

Datos técnicos - Códigos y dimensiones (cuerpo giratorio)
Código (PG) | Código (Métrico) | PG | Rosca métrica | Medida espiral | GL mm | B mm | C mm
LSRDPAG 13-PG9 | LSRDPAG 13-M16 | PG 9 | M 16 x 1,5 | CTPAS-09 | 10 | 24 | 26
LSRDPAG 15-PG11 | LSRDPAG 15-M16 | PG 11 | M 16 x 1,5 | CTPAS-11 | 10 | 28 | 30
LSRDPAG 18-PG13,5 | LSRDPAG 18-M20 | PG13,5 | M 20 x 1,5 | CTPAS-13,5 | 10 | 32 | 35
LSRDPAG 21-PG16 | LSRDPAG 21-M20 | PG 16 | M 20 x 1,5 | CTPAS-16 | 10 | 35 | 35
LSRDPAG 28-PG21 | LSRDPAG 28-M25 | PG 21 | M 25 x 1,5 | CTPAS-21 | 14 | 45 | 45
LSRDPAG 34-PG29 | LSRDPAG 34-M32 | PG 29 | M 32 x 1,5 | CTPAS-29 | 15 | 50 | 50
LSRDPAG 42-PG36 | LSRDPAG 42-M40 | PG 36 | M 40 x 1,5 | CTPAS-36 | 15 | 60 | 60
LSRDPAG 54-PG42 | LSRDPAG 54-M50 | PG 42 | M 50 x 1,5 | CTPAS-48 | 15 | 70 | 75
LSRDPAG 54-PG48 | LSRDPAG 54-M63 | PG 48 | M 63 x 1,5 | CTPAS-48 | 15 | 70 | 75

Características / especificaciones técnicas
  • Material de la tuerca de capuchón: Latón con niquelado
  • Material del cuerpo de prensaestopas: Latón con niquelado
  • Abrazadera de armadura: Latón
  • Sujeción del conducto: PA6
  • Junta tórica: NBR
  • Clase de protección: IP67
  • Rango de temperatura de funcionamiento: -30 °C a +100 °C
  • Roscas de conexión: Métrica (EN60423) y PG (DIN 40430)
  • Disponible en versiones de cuerpo fijo (serie LSRPAG) y giratorio (serie LSRDPAG)
  • Compatible con los tamaños de conducto CTPAS listados en la tabla técnica
