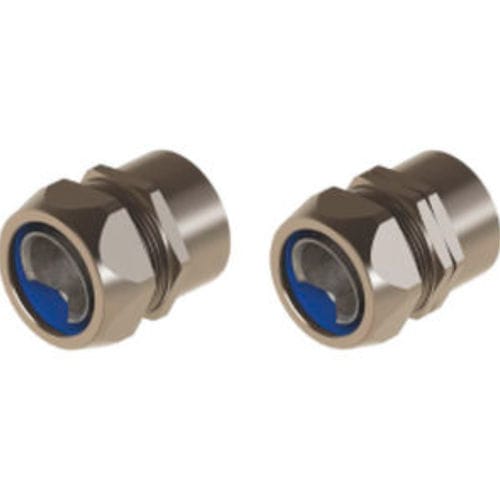

Racor hidráulico LSRND 00

roscadoDINde latón niquelado

Producto
Accesorios para conducto espiral flexible estancos a líquidos, hembra NPT, fijo y giratorio — series LSRND / LSRDND

Materiales y componentes

• Tuerca: Latón niquelado
• Anillo: PA6
• Manguito (ferrule): Aluminio o latón
• Cuerpo de prensaestopas: Latón niquelado
• Junta tórica: NBR

Conexión & Protección
Rosca de conexión: Métrica (EN60423) / PG (DIN 40430)
Clase de protección: IP67 (protección contra polvo y contra inmersión temporal)
Rango de temperatura: -45 °C a +105 °C

Datos técnicos — NPT / CUERPO FIJO
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Datos técnicos — CUERPO GIRATORIO
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRDND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRDND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRDND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRDND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRDND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRDND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRDND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRDND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRDND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRDND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRDND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Características / Especificaciones técnicas

• Tipo de producto: Accesorios para conducto espiral flexible, estancos a líquidos, hembra, NPT, opciones fijo y giratorio
• Material de la tuerca: Latón niquelado
• Material del anillo: PA6 (poliamida 6)
• Material del manguito: Aluminio o latón
• Material del cuerpo de prensaestopas: Latón niquelado
• Junta: NBR
• Roscas compatibles: Métrica (EN60423) y PG (DIN 40430)
• Clase de protección: IP67
• Rango de funcionamiento: -45 °C a +105 °C
• Códigos / tamaños disponibles: Series LSRND / LSRDND desde 1/4" hasta 4" con medidas spiral LGT10 a LGT102
