Prensaestopas de caucho de nitrilo butadieno (NBR) MLSRP 00

de PA6de aluminiode latón

Producto

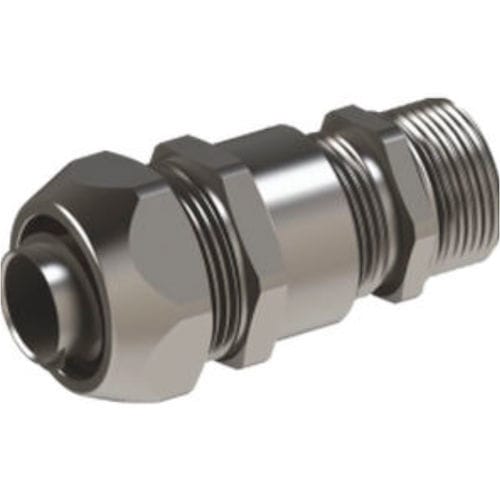

Racores para conductos espirales estancos con portacables integrado, aptos para conductos espirales estancos. Disponibles en versiones de cuerpo fijo o giratorio y compatibles con roscas métricas (EN60423) y PG (DIN 40430).

Materiales / Componentes

• Tuerca superior: Latón niquelado
• Inserto de apriete: PA6
• Anillo de estanqueidad: TPV
• Anillo: Polietileno
• Casquillo: Aluminio / latón
• Cuerpo prensaestopas: Latón niquelado
• Junta tórica: NBR

Propiedades generales

• Rosca de conexión: Métrica (EN60423) / PG (DIN 40430)
• Clase de protección: IP67
• Rango de temperatura: -30 °C a +100 °C
• Montaje: Fácil de montar
• Versiones: Cuerpo fijo o giratorio
• Tamaños especiales: Disponibles bajo pedido
• Aplicación: Usar con conductos LGT, LGTHF, CTS o CTPS

Tabla técnica (rosca PG - serie MLSRP)
Código | Rosca AG | Medida espiral | GL mm. | B mm. | C mm. | D mm. | Cables mm.
MLSRP 00 | PG 7 | 10 - 1/4" | 6 | 20 | 22 | 14 | 3-6,5
MLSRP 1A | PG 9 | 10 - 1/4" | 6 | 20 | 22 | 17 | 4-8
MLSRP 01 | PG 11 | 13 - 3/8" | 6 | 24 | 26 | 20 | 5-10
MLSRP 2A | PG 13,5 | 16 - 1/2" | 6,5 | 27 | 29 | 22 | 6-12
MLSRP 02 | PG 16 | 16 - 1/2" | 6,5 | 27 | 29 | 24 | 10-14
MLSRP 03 | PG 21 | 21 - 3/4" | 7 | 33 | 35 | 30 | 13-18
MLSRP 04 | PG 29 | 26 - 1" | 8 | 43 | 45 | 40 | 18-25
MLSRP 05 | PG 36 | 35 - 1 1/4" | 10 | 52 | 54 | 50 | 22-32
MLSRP 06 | PG 42 | 40 - 1 1/2" | 12 | 60 | 63 | 57 | 30-38
MLSRP 07 | PG 48 | 51 - 2" | 14 | 74 | 77 | 64 | 33-44

Tabla técnica (rosca métrica cuerpo fijo - serie MLSRM)
Código | Rosca AG | Medida espiral | GL mm. | B mm. | C mm. | D mm. | Cables mm.
MLSRM 00 | M 12 x 1,5 | 10 - 1/4" | 6 | 20 | 22 | 14 | 3-6,5
MLSRM 1A | M 16 x 1,5 | 10 - 1/4" | 7 | 20 | 22 | 18 | 4-8
MLSRM 01 | M 16 x 1,5 | 13 - 3/8" | 7 | 24 | 26 | 18 | 4-8
MLSRM 02 | M 20 x 1,5 | 16 - 1/2" | 8 | 27 | 29 | 22 | 6-12
MLSRM 03 | M 25 x 1,5 | 21 - 3/4" | 8 | 33 | 35 | 27 | 4-10
MLSRM 04 | M 32 x 1,5 | 26 - 1" | 9 | 43 | 45 | 34 | 13-18
MLSRM 05 | M 40 x 1,5 | 35 - 1 1/4" | 9 | 52 | 54 | 43 | 18-25
MLSRM 06 | M 50 x 1,5 | 40 - 1 1/2" | 9 | 60 | 63 | 55 | 22-32
MLSRM 07 | M 63 x 1,5 | 51 - 2" | 14 | 74 | 77 | 68 | 33-44
MLSRM 08 | M 72 x 1,5 | 63 - 2 1/2" | 20 | 90 | 90 | 85 | 45-55
MLSRM 09 | M 75 x 1,5 | 78 - 3" | 20 | 105 | 110 | 90 | 50-63
MLSRM 10 | M 100 x 2 | 102 - 4" | 20 | 136 | 140 | 100 | 60-70

Notas
También están disponibles versiones con cuerpo giratorio.

Especificaciones técnicas

• Tuerca superior: Latón niquelado
• Inserto de apriete: PA6
• Anillo de estanqueidad: TPV
• Anillo: Polietileno
• Casquillo: Aluminio / latón
• Cuerpo prensaestopas: Latón niquelado
• Junta tórica: NBR
• Opciones de rosca: Métrica (EN60423) y PG (DIN 40430)
• Clase de protección: IP67
• Rango de temperatura: -30 °C a +100 °C
• Versiones: Cuerpo fijo o giratorio
• Conductos compatibles: LGT, LGTHF, CTS, CTPS
