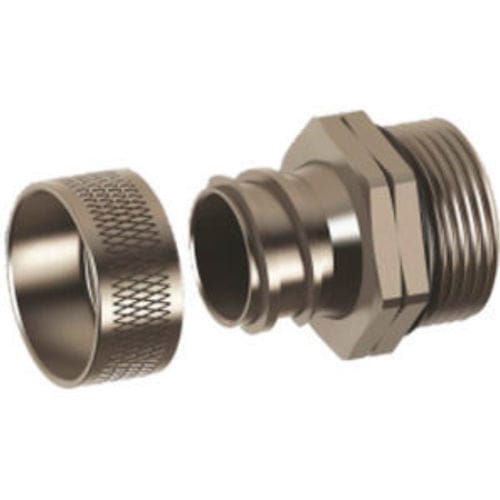

Conector para tubo flexible MDM 12

Resumen

• Cuerpo giratorio diseñado para conectar conductos espirales flexibles Tacflex a cajas o empalmes cuando se requieren roscas métricas o PG.

Materiales y componentes

• Aro: Latón, niquelado
• Cuerpo prensapack giratorio: Latón, niquelado
• Junta tórica: NBR
• Rosca de conexión: Métrica (EN60423) / PG (DIN 40430)
• Clase de protección: IP54
• Rango de temperatura: -30 °C a +100 °C
• Propiedades: Fácil de montar
• Versiones: Disponibles en versión fija o con cuerpo giratorio
• Compatibilidad: Para uso con conductos OCGS, OPCGS u OPCHF

Datos técnicos (cuerpo giratorio rosca métrica / PG)
Rosca (AG) | Código | H mm | GL mm | L mm | D mm | Llave mm | E mm
M 12 x 1,5 | MDM 12 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MDM 16 | 27 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MDM 116 | 29 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MDM 20 | 29 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MDM 120 | 29 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MDM 25 | 31 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MDM 32 | 35 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MDM 40 | 41 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MDM 50 | 41 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MDM 63 | 41 | 14 | 17 | 46 | 65 | 51 x 56
PG 7 | MDP 7 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MDP 9 | 27 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MDP 11 | 29 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MDP 13,5 | 29 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MDP 16 | 29 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MDP 21 | 31 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MDP 29 | 35 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MDP 36 | 41 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MDP 42 | 41 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MDP 48 | 41 | 14 | 17 | 46 | 65 | 51 x 56

Aplicaciones

• Se utiliza para conectar conductos espirales flexibles Tacflex a cajas o empalmes cuando se requieren roscas métricas o PG.

Características / especificaciones técnicas

• Material (aro y cuerpo): Latón, niquelado
• Material de la junta tórica: NBR
• Estándares de rosca: Métrica (EN60423) y PG (DIN 40430)
• Protección contra ingressos: IP54
• Temperatura de funcionamiento: -30 °C a +100 °C
• Montaje: Fácil de montar; disponible en versiones fijas o con cuerpo giratorio
• Compatibilidad: Para uso con conductos OCGS, OPCGS u OPCHF
• Rango de tamaños de rosca: Métrico M12 a M63 y PG 7 a PG 48 con los datos dimensionales correspondientes listados arriba
