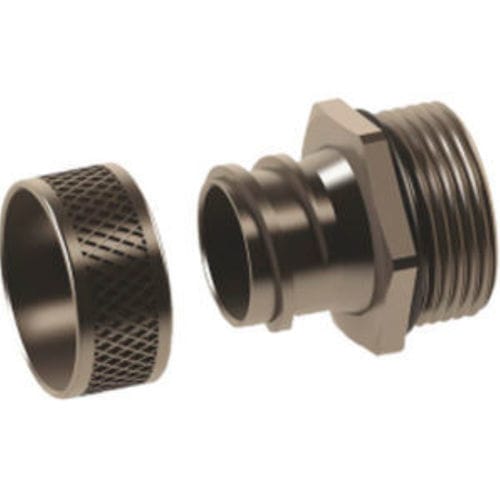

Racor hidráulico Flexible Spiral Conduit Fittings NPT Fixed Body

roscadocon anillosde latón niquelado

Producto
Racor para conducto espiral flexible de la serie MNR con cuerpo fijo, diseñado para conexiones roscadas NPT.

Materiales y datos básicos

• Anillo: Latón niquelado
• Cuerpo de prensaestopas: Latón niquelado
• Junta tórica: NBR
• Rosca de conexión: NPT (ANSI B1.20.1)
• Grado de protección: IP54
• Rango de temperatura: -30 °C a +100 °C

Propiedades

• Fácil de montar
• Disponible en versiones con cuerpo fijo o cuerpo giratorio
• Compatible con conductos OCGS, OPCGS u OPCHF

Datos técnicos - Dimensiones (mm)
Rosca NPT | Código | H mm | GL mm | L mm | D mm | Llave mm | E mm
1/4 in | MNR14 | 26 | 10 | 13 | 6 | 15 | 7,5 x 11,5
3/8 in | MNR 38 | 27,5 | 11,5 | 13 | 7 | 18 | 9 x 13
3/8 in | MNR 138 | 27,5 | 11,5 | 13 | 9 | 18 | 11 x 15
3/8 in | MNR 238 | 27,5 | 11,5 | 13 | 11 | 19 | 13 x 16,5
1/2 in | MNR 12 | 29 | 13 | 13 | 12 | 22 | 14 x 18
1/2 in | MNR 122 | 29 | 13 | 13 | 14 | 22 | 16 x 20
3/4 in | MNR 34 | 32 | 15 | 13 | 18 | 28 | 21 x 25
1 in | MNR 100 | 34 | 15 | 15 | 23 | 35 | 26 x 31
1 1/4 in | MNR 114 | 38 | 16 | 17 | 33,5 | 45 | 37 x 42
1 1/2 in | MNR 112 | 40 | 18 | 17 | 37 | 50 | 40 x 45
2 in | MNR 200 | 42 | 20 | 17 | 46 | 65 | 51 x 56

Características / especificaciones técnicas

• Material (anillo y cuerpo de prensaestopas): Latón niquelado
• Material de la junta tórica: NBR
• Estándar de rosca: NPT (ANSI B1.20.1)
• Protección contra entrada: IP54
• Rango de temperatura de funcionamiento: -30 °C a +100 °C
• Versiones disponibles: Cuerpo fijo y cuerpo giratorio
• Compatibilidad: Para uso con conductos OCGS, OPCGS u OPCHF
• Propiedad clave: Fácil de montar
• Códigos y dimensiones proporcionados: Múltiples tamaños NPT con códigos MNR y dimensiones detalladas H/GL/L/D/Llave/E (ver datos técnicos)
