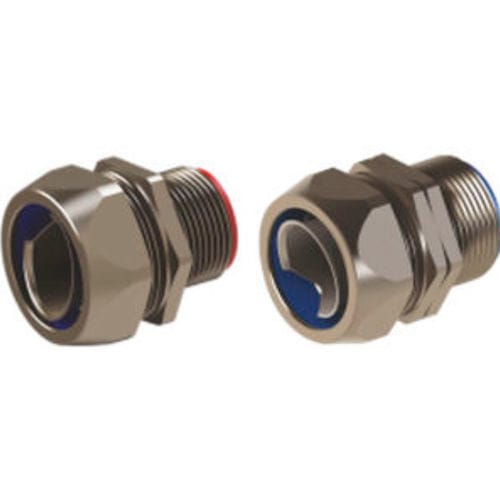

Conector para tubo flexible LSRN series

Producto
Racores para conducto espiral flexible diseñados para conexiones NPT estancas. Disponibles en versiones de cuerpo fijo (serie LSRN) y cuerpo giratorio (serie LSRDN), compatibles con conductos espiralados LGT, CTS y CTPS.

Materiales y componentes

• Tuerca de cierre: Latón, niquelado
• Aro: PA6
• Manguito (ferrule): Aluminio o latón
• Cuerpo de prensaestopas: Latón, niquelado
• Junta tórica: NBR

Características principales

• Rosca de conexión: NPT ANSI B1.20.1
• Grado de protección: IP67 (estanco)
• Temperatura de funcionamiento: -45 °C a +105 °C
• Fácil de montar
• Versiones disponibles: cuerpo fijo (LSRN) y cuerpo giratorio (LSRDN)
• Compatible con conductos LGT, CTS y CTPS

Códigos y dimensiones (Cuerpo fijo)
Encabezado: Código | Rosca macho NPT | Medida espiral | GL mm | B mm | C mm
LSRN 00 | 1/4 in | LGT10 - 1/4 in | 10 | 20 | 22
LSRN 01 | 3/8 in | LGT13 - 3/8 in | 11.5 | 24 | 26
LSRN 02 | 1/2 in | LGT16 - 1/2 in | 13 | 27 | 29
LSRN 03 | 3/4 in | LGT21 - 3/4 in | 15 | 33 | 35
LSRN 04 | 1 in | LGT27 - 1 in | 15 | 43 | 45
LSRN 05 | 1 1/4 in | LGT35 - 1 1/4 in | 16 | 52 | 54
LSRN 06 | 1 1/2 in | LGT40 - 1 1/2 in | 18 | 60 | 63
LSRN 07 | 2 in | LGT51 - 2 in | 20 | 74 | 77
LSRN 08 | 2 1/2 in | LGT63 - 2 1/2 in | 20 | 90 | 90
LSRN 09 | 3 in | LGT78 - 3 in | 24 | 105 | 110
LSRN 10 | 4 in | LGT102 - 4 in | 30 | 136 | 140

Códigos y dimensiones (Cuerpo giratorio)
Encabezado: Código | Rosca macho NPT | Medida espiral | GL mm | B mm | C mm
LSRDN 00 | 1/4 in | LGT10 - 1/4 in | 10 | 20 | 22
LSRDN 01 | 3/8 in | LGT13 - 3/8 in | 11.5 | 24 | 26
LSRDN 02 | 1/2 in | LGT16 - 1/2 in | 13 | 27 | 29
LSRDN 03 | 3/4 in | LGT21 - 3/4 in | 15 | 33 | 35
LSRDN 04 | 1 in | LGT27 - 1 in | 15 | 43 | 45
LSRDN 05 | 1 1/4 in | LGT35 - 1 1/4 in | 16 | 52 | 54
LSRDN 06 | 1 1/2 in | LGT40 - 1 1/2 in | 18 | 60 | 63
LSRDN 07 | 2 in | LGT51 - 2 in | 20 | 74 | 77
LSRDN 08 | 2 1/2 in | LGT63 - 2 1/2 in | 20 | 90 | 90
LSRDN 09 | 3 in | LGT78 - 3 in | 24 | 105 | 110
LSRDN 10 | 4 in | LGT102 - 4 in | 30 | 136 | 140

Especificaciones técnicas

• Tuerca de cierre: Latón, niquelado
• Material del aro: PA6
• Manguito (ferrule): Aluminio o latón
• Cuerpo de prensaestopas: Latón, niquelado
• Material de la junta tórica: NBR
• Norma de rosca: NPT ANSI B1.20.1
• Protección: IP67
• Rango de temperatura: -45 °C a +105 °C
• Versiones: LSRN (fijo) y LSRDN (giratorio)
• Conductos compatibles: LGT, CTS, CTPS
• Montaje: Rápido y sencillo
