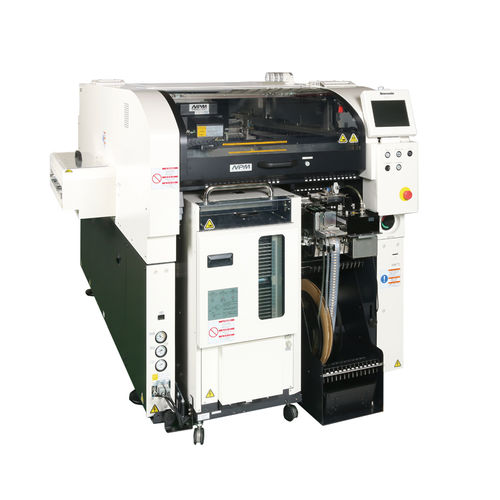

Máquina de inserción SMT NPM-TT2

para PCB de una o dos carasmodular

La plataforma NPM-TT2 (Next Production Modular-Twin Tray II) representa la nueva generación en producción modular de doble bandeja de la galardonada plataforma NPM de Panasonic, ideal para cualquier mezcla. La NPM-TT2, que refuerza aún más el proceso SMT para dar cabida a más piezas suministradas por bandeja en modo de carril de funcionamiento totalmente independiente, procesa placas de hasta 510 x 590 mm y su funcionalidad de doble carril permite ensamblar más de un producto o dos productos diferentes al mismo tiempo. Con un avanzado cabezal ligero de 3 boquillas V2 (100N), opción de iluminación pin-in-place y alimentadores de stick apilables, la NPM-TT2 lidera el camino en términos de capacidades de colocación impar. - Compatible con cabezal ligero de 8 boquillas o de 3 boquillas V2 - Gama de piezas: (01005) 0402 chip a 1 20L x 90W x 28T a BGA hasta 80 x 80 gama de componentes - Procesa hasta 40 bandejas y 26 entradas fijas de cinta y carrete por lado para un total de 92 entradas disponibles - Minimiza el tiempo de inactividad gracias a la inspección inteligente de componentes de bandeja previa a la recogida y a las ubicaciones intercambiables del alimentador y la bandeja - Compatible con alimentadores y boquillas inteligentes de las series CM y NPM Modo de un solo carril: L 50 x A 50 ~ L 510 x A 590 Modo de doble vía: L 50 x A 50 ~ L 510 x A 300 Dimensiones de la placa de circuito impreso (mm) - Tamaño M Modo de una vía: L 50 x A 50 ~ L 510 x A 510 Modo de doble carril: L 50 x A 50 ~ L 510 x A 260 Tiempo de cambio de la placa de circuito impreso - Modo de una vía: 4.0 s (Sin componentes montados en el reverso de la placa de circuito impreso) Modo de doble carril: 0 s* *Sin 0s cuando el tiempo de ciclo es de 4,0 s o menos Fuente eléctrica - CA trifásica 200, 220, 380, 400, 420, 480 V 2,5 kVA Fuente neumática - Mín.0.5 MPa, 200 L /min (A.N.R.) Dimensiones (mm) * - Anchura 1.300 [*2] x Profundidad 2.798 [*3] x Altura 1.444 [*4] [*1]
