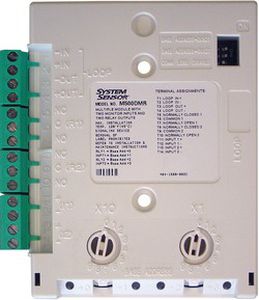

Módulo E/S digital M500DMR

para montaje sobre riel DIN

El módulo analógico direccionable de doble entrada y doble salida System Sensor M500DMR supervisa dos circuitos de entrada de dispositivos de conmutación externos y también proporciona dos contactos conmutados unipolares sin tensión no supervisados para dispositivos externos. Los canales de entrada son capaces de supervisión tanto enclavada como analógica: hay tres estados enclavados separados, normal, circuito abierto y combinado alarma/cortocircuito. La supervisión analógica monitoriza continuamente el circuito supervisado, devolviendo una señal proporcional a la resistencia del circuito. El módulo puede montarse en una caja mural, en un carril DIN o dentro de cualquier tipo de caja. Independientemente del método de montaje elegido, el interruptor de dirección es visible y accesible para su selección. Para facilitar el mantenimiento y la localización de averías, tanto los LED como los interruptores de dirección son visibles sin necesidad de retirar la tapa de la caja de montaje en superficie. El M500DMR incorpora un aislador de bucle que aísla las conexiones de entrada y salida de bucle en caso de cortocircuito en cualquiera de ellas. Características Módulo de doble entrada y doble salida La entrada 2 (I2) y el relé 2 (R2) se pueden desactivar individualmente mediante los interruptores DIP del módulo Incorpora un aislador para el bucle analógico direccionable Utiliza 2, 3 ó 4 espacios de direccionamiento de módulo Plataforma mecánica común para versiones de montaje en caja, panel y carril DIN Interruptores de Dirección de Década visibles y seleccionables en dos planos Visibilidad LED de gran ángulo
