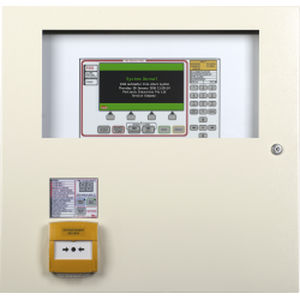

Panel de mando para alarma de incendio F220®

analógicodireccionableprogramable

Resumen del producto
El sistema de liberación de agente extintor Pertronic F220 ofrece control automático y manual de uno o varios sistemas de supresión de incendios. La solución integra el panel de incendio analógico direccionable Pertronic F220 con el controlador de liberación ARC2. Un mismo panel F220 puede alojar varios ARC2; cada ARC2 supervisa y controla un sistema de supresión.

Tipos de estaciones de control

• Agent Control Station (ACS2): teclado y pantalla, cuenta atrás Time-to-Discharge, LEDs de estado/fallo, silencio local del zumbador, controles Modo Manual y Automático.
• Local Control Station (LCS2): similar al ACS2 pero sin LEDs de fallo para operación local simplificada.

Funcionamiento e intervención manual
El sistema admite liberación automática o manual del agente. El Modo Manual puede impedir la liberación en cualquier momento, incluso tras el inicio automático. Cada estación de control incluye un punto de llamada manual (MCP) abatible para activar la liberación manualmente.

Señales AV y armarios
Hay señales audio-visuales (AV) para interiores y modelos estancos con mensajes seleccionables, señales sonoras y temporizador de cuenta atrás de alta visibilidad opcional. Los paneles F220 se suministran en varios tamaños y estilos de armario, incluidas versiones slim y estancas.

Características

• Control de supresión basado en el panel Pertronic F220 analógico direccionable
• Varios controladores ARC2 por panel F220
• Liberación de agente automática o manual con posibilidad de anulación/desactivación desde cualquier estación
• Soporte de hasta nueve estaciones externas por ARC2

Características del controlador de liberación (por controlador)

• Retardo automático configurable: 5–90 segundos
• Retardo manual configurable e independiente: 5–90 segundos
• Comunicación RS485 con estaciones de control; hasta nueve estaciones externas
• Tiempos de retención de salida configurables: 20 s, 30 s, 60 s, 5 min
• Entrada de fallo por baja presión; retroalimentación opcional por interruptor de presión para confirmar la liberación

Información de pedido

• F220-A10U/5A-ARC — F220, armario 10U, 2 bucles, fuente 5 A, suministrado con ARC2, placas blancas
• F220-A13U/5A-ARC — F220, armario 13U, 2 bucles, fuente 5 A, suministrado con ARC2, placas blancas
• F220-A13U/11A-ARC — F220, armario 13U, 2 bucles, fuente 11 A, suministrado con ARC2, placas blancas
• F220-A16U/5A-ARC — F220, armario 16U, 2 bucles, fuente 5 A, suministrado con ARC2, placas blancas
• F220-A16U/5A-ARC-EXT — F220, armario 16U, 2 bucles, fuente 5 A, ARC con ACSDISP+OL en puerta, placas blancas
• F220-A16U/11A-ARC — F220, armario 16U, 2 bucles, fuente 11 A, suministrado con ARC2
• F220-A16U/11A-ARC-EXT — F220, armario 16U, 2 bucles, fuente 11 A, ARC con ACS en puerta externa
• F220-A28U/5A-ARC — F220, armario 28U, 2 bucles, fuente 5 A, suministrado con ARC2, placas blancas
• F220-A28U/11A-ARC — F220, armario 28U, 2 bucles, fuente 11 A, suministrado con ARC2, placas blancas
• F220-A28US/5A-ARC — F220, armario slim 28U, 2 bucles, fuente 5 A, suministrado con ARC2, placas blancas
• F220-A28US/11A-ARC — F220, armario slim 28U, 2 bucles, fuente 11 A, suministrado con ARC2, placas blancas

Documentos

• Ficha técnica
• Manual de usuario Agent Release System (ARC2)
• Especificación de ingeniería F220 Extinguishing Agent Control System

Especificaciones técnicas

• Sistema: control automático de uno o varios sistemas de supresión basado en Pertronic F220 con controladores ARC2
• Controlador por sistema: un ARC2 por sistema; varios ARC2 por panel F220
• Estaciones de control: ACS2 (indicadores/controles completos) y LCS2 (sin LEDs de fallo); hasta nueve estaciones externas por ARC2
• Intervención manual: Modo Manual para inhibir liberación; MCP abatible en cada estación
• Señales AV: interiores y estancas con mensajes seleccionables, señales sonoras y temporizador opcional
• Armarios: múltiples tamaños y estilos, incluidas variantes slim y estancas
• Retardos: retardos automático y manual configurables de 5 a 90 segundos
• Tiempos de salida: 20 s, 30 s, 60 s o 5 min
• Comunicaciones: bus RS485 hacia estaciones de control
• Entradas de fallo: entrada de fallo por baja presión; retroalimentación opcional por interruptor de presión
