Módulo de vigilancia del aire IM-10

de alarma de incendio

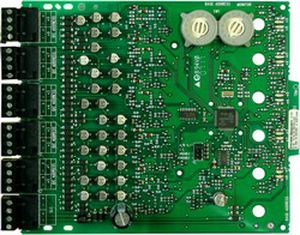

El módulo de monitorización de diez entradas de sensor de sistema IM-10 está diseñado para satisfacer una serie de aplicaciones en las que se necesitan varias entradas supervisadas direccionables individualmente, para su uso en sistemas de alarma de incendios F100 y F120 de Pertronic. Cada módulo de monitorización está diseñado para servir de interfaz entre un panel de control y dispositivos de contacto normalmente abiertos. Se utiliza una entrada de bucle común para los diez módulos, y los circuitos de iniciación comparten un suministro de supervisión común. Por lo demás, cada módulo de monitorización funciona independientemente de los demás y tiene su propia dirección única. Se utiliza un par de interruptores de código giratorio para ajustar la dirección del primer módulo de 01 a 90. Los módulos restantes se asignan automáticamente a la dirección 01. Los módulos restantes se asignan automáticamente a las nueve direcciones superiores siguientes. Se incluyen disposiciones para desactivar hasta dos de las direcciones más altas para liberarlas para su uso en otros lugares. Cada módulo también tiene indicadores LED verdes controlados por el panel. El panel puede hacer que los LED parpadeen, se enciendan o se apaguen. Características Diseño robusto basado en microprocesador Terminales extraíbles para una instalación rápida y sencilla Los conectores aceptan cables de 0,8 mm2 a 3,3 mm2 10 indicadores LED individuales, uno por entrada Posibilidad de desactivar hasta 2 direcciones no utilizadas Comunicaciones analógicas direccionables Técnica de comunicación estable con inmunidad al ruido Interruptores giratorios de dirección de década Hardware de montaje incluido Chasis de montaje múltiple disponible para hasta 4 multimódulos También compatible con Pertronic F100A y F120A
