Sistema de alarma de incendio F220-Net2

Descripción general
La red Pertronic F220-Net2 conecta múltiples centrales de incendios F220, Unidades de Control de Red Net2 (Net2 NCU) y pantallas remotas Net2 en una única red de alarma contra incendios tolerante a fallos. Prioriza las alarmas y señales de control para asegurar una transmisión rápida incluso con elevada carga de red.

En una red Pertronic F220-Net2

• Cualquier central conectada puede ser controlada y supervisada desde cualquier Net2 NCU
• La información de cualquier central puede visualizarse en cualquier Net2 NCU o pantalla remota Net2
• Los eventos en cualquier punto de la red pueden activar o influir en acciones en cualquier central conectada

Composición de la red
Una red F220-Net2 admite hasta 133 tarjetas de red Net2 (nodos). Cada nodo puede interconectar uno de los siguientes elementos a la red:

• Una central F220 (FP) y/o múltiples Net2 NCU o pantallas remotas Net2
• Dispositivo maestro Modbus
• Estación de trabajo Pertronic FireMap®
• Sistemas basados en texto ASCII, incluyendo impresora o buscapersonas

Una sola tarjeta de red puede conectar hasta ocho Net2 NCU o pantallas remotas Net2 y hasta ocho controladores de pantalla/salida LED. Cada NCU puede proporcionar control y supervisión completos de cualquiera o todas las centrales en red.

Características

• Hasta 100.000 asignaciones de objetos entre centrales por sistema
• Hasta 5.000 asignaciones de objetos a cualquier central individual
• 640 entradas de red configurables por central (se pueden mapear múltiples objetos por entrada)
• 359 entradas lógicas por central
• Números de zona admitidos: 0 a 64.999
• Descriptores en texto plano para entradas de red, NMOs, NCUs y pantallas remotas (mini-mímicas)
• Módulos de fibra óptica enchufables permiten una mezcla de pares trenzados RS-485 y segmentos de fibra óptica
• Interfaz Modbus bidireccional que proporciona:

  • 3.000 Nodal Mapping Objects (NMOs) booleanos
  • Capacidad para mapear hasta 8 temporizadores de cualquier central a registros Modbus
  • Watchdog de E/S mapeable

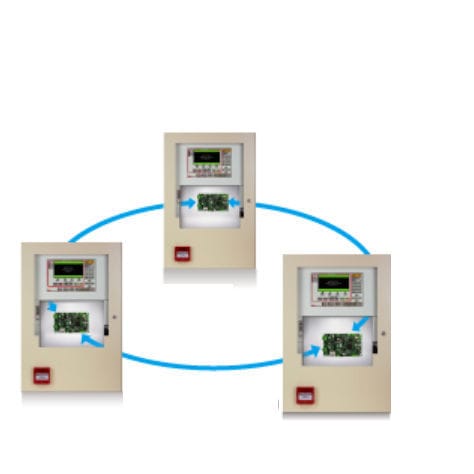

• Topología en anillo garantiza que una única rotura de cable no interrumpa la operación de la red
• Supervisión automática de fallos detecta fallos de tierra en segmentos de cobre, cortes de circuito y cambios de nodo/configuración
• Programable mediante Pertronic FireUtils® a través de conexión Ethernet protegida por contraseña
• Tiempos de carga típicos: 34 nodos < 1 minuto; 130 nodos < 5 minutos
• Sincronización automática del reloj del sistema y ajuste para horario de verano
• Hora y fecha del sistema ajustables desde cualquier central
• Dispositivos de bucle probables desde cualquier Net2 NCU
• Los usuarios pueden restablecer o desactivar dispositivos de bucle individuales, enrutamiento de alarma, temporizadores, bloques lógicos y entradas de red desde cualquier Net2 NCU
• Registro reciente de eventos de red y registros de datos de las centrales (incluyendo historial) accesibles desde NCUs, centrales y mímicas de función completa
• Registros de datos de centrales descargables a FireUtils® desde cualquier nodo
• Registros de diagnóstico NET2CARD Linux OS disponibles para análisis por el soporte técnico de Pertronic
• Red F220-Net2 de 133 nodos certificada según AS 7240.13:2006 por un laboratorio acreditado por IANZ
• Listado en Activfire (afp-3054) conforme a AS 7240.13:2006

Especificaciones técnicas

• Nodos máximos por red: 133
• Asignaciones de objetos entre centrales (sistema): hasta 100.000
• Asignaciones de objetos a una central individual: 5.000
• Entradas de red configurables por central: 640 (múltiples objetos mapeables por entrada)
• Entradas lógicas por central: 359
• Números de zona admitidos: 0 a 64.999
• Medios de red: par trenzado RS-485 y/o fibra óptica (módulos de fibra enchufables)
• Soporte Modbus: 3.000 NMOs booleanos; hasta 8 temporizadores mapeables a registros; watchdog de E/S mapeable
• Tolerancia a fallos: topología en anillo; una rotura de cable única no interrumpe la operación
• Supervisión de fallos: detecta fallos de tierra, cortes de circuito y cambios de nodo/configuración
• Programación: Pertronic FireUtils® vía Ethernet protegida por contraseña
• Tiempos de carga: 34 nodos < 1 minuto; 130 nodos < 5 minutos
• Reloj: sincronización automática y ajuste por horario de verano
• Diagnósticos y registros: registro de eventos de red, registros de datos de paneles descargables, registros NET2CARD Linux OS
• Normas y certificación: Certificada a AS 7240.13:2006 (sistema 133 nodos); listado Activfire afp-3054
