Repetidor para detectores de incendios RS485

por transmisiónaisladoRS-485

Descripción del producto

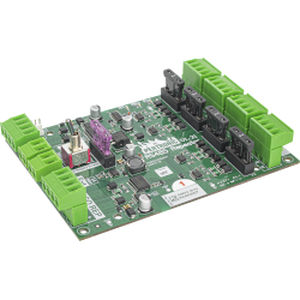

El repetidor/splitter RS-485 RS485REP crea segmentos de bus RS-485 eléctricamente separados para ampliar y distribuir la comunicación bidireccional semidúplex desde un puerto maestro a hasta cinco puertos repetidores. La unidad puede montarse dentro de un panel de control de alarma contra incendios o en una caja independiente.

Características principales

• Canal maestro: 1 x puerto RS-485 (IDC + tipo Phoenix)
• Canales repetidores 1–4: 4 x puertos repetidores RS-485 no aislados
• Canal ISO Repeater: 1 x puerto repetidor RS-485 aislado
• Opciones de alimentación: tres entradas — Maestro (K2 & K3), alimentación externa (K5 & K9), puerto RS-485 aislado (K8)
• Interruptor (SW1) para aislar los repetidores 1–4 de la alimentación Maestro o seleccionar alimentación externa
• Terminación: resistencia de terminación Maestro opcional (jumper); resistencias de terminación de 120 Ω permanentemente habilitadas en los repetidores 1–4 y en el ISO Repeater
• Encadenamiento: conector adicional para enlazar varias unidades Repeater/Splitter
• Indicadores: 3 LED para alimentación CC, RX Maestro y TX Maestro
• Capacidad: la caja Pertronic Loop Responder admite dos placas RS-485 Repeater/Splitter

Especificaciones técnicas

• Código de producto: RS485REP
• Nombre del modelo: RS485 Repeater
• Función: repetidor/splitter RS-485 semidúplex bidireccional hasta cinco puertos repetidores
• Conectores del canal maestro: IDC y tipo Phoenix
• Puertos repetidores: 4 no aislados + 1 aislado (ISO)
• Entradas de alimentación: Maestro (K2 & K3), Externa (K5 & K9), Puerto aislado (K8)
• Control de aislamiento: interruptor SW1 aísla repetidores 1–4 del Maestro; ISO Repeater puede aislarse de los repetidores 1–4 y del Maestro
• Resistencias de terminación: 120 Ω en repetidores 1–4 y ISO Repeater; terminación Maestro mediante jumper opcional
• LEDs: alimentación CC, RX Maestro, TX Maestro
• Montaje: interno en panel de alarmas o en caja independiente

Pedido e instalación

• Código de producto | Descripción: RS485REP | RS485 5 Way Repeater/Splitter Printboard Assy
• Instalación: montar en paneles Pertronic compatibles o en una caja separada; prever cableado para Maestro, alimentación externa y puerto aislado según sea necesario
• Casos de uso: ampliar redes RS-485, aislar segmentos para evitar bucles de masa o fallos, encadenar unidades para instalaciones de mayor tamaño
