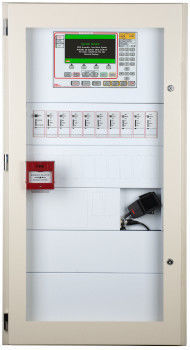

Central de detección y de alarma de incendios manual F220®

automático

Descripción del producto
El Pertronic F220 es un panel de incendios inteligente, modular, ampliable y conectable en red, diseñado para instalaciones comerciales e industriales. Aprobado según la norma australiana AS 7240.2 (basada en ISO 7240.2), el F220 localiza con precisión las activaciones de alarma y se integra con Pertronic FireMap® para la visualización gráfica del emplazamiento.

Pantalla e interfaz
El panel incorpora una pantalla TFT en color de siete pulgadas (800 x 480) y un teclado separado para maximizar el área de visualización. Los estados de alarma se muestran con barras rojas y texto de gran tamaño para una rápida identificación. La configuración y consulta se admiten por Ethernet o memoria USB con la aplicación Pertronic FireUtils®.

Capacidades clave

• Pantalla TFT en color de 7 pulgadas, 800 x 480 píxeles
• Teclado separado para maximizar la información visible
• Identificación automática y precisa de la ubicación de alarmas y señales
• Vista de alarma clara con texto legible de 5 mm
• Supervisa y controla hasta 20 circuitos analógicos direccionables (AA) y hasta 3.180 detectores
• Soporta hasta 1.980 módulos de entrada/salida, pulsadores manuales y dispositivos de alarma AA
• Conectividad en red — hasta 160 paneles en F220‑Net2 de alta velocidad y tolerancia a fallos; adaptadores de fibra óptica compatibles
• Procesador RISC de 32 bits en cada panel, unidad de pantalla y nodo de red
• Sistema de aviso a ocupantes opcional con pruebas integradas y señales acústicas personalizables
• Programación cause & effect: bloques lógicos, temporizadores, control de ventiladores y control de deluge
• Detección virtual para alta sensibilidad con inmunidad a falsas alarmas
• Pruebas de usuario y desactivación selectiva de salidas, detectores, zonas y entradas de red desde el teclado
• Interfaces: Ethernet, USB, buses serie RS‑485; interfaz EWIS disponible
• Registros de historial especializados que conservan eventos críticos
• Ruta de actualización sencilla desde Pertronic F120A a F220
• Amplia gama de armarios incl. opciones estancas; montaje personalizado disponible
• Ensayado de forma independiente y listado en ActivFire (afp‑3054) según AS 7240.2, AS 7240.4, AS 7240.13 y AS 4428.3

Notas
Los códigos de producto en el sitio especifican placas frontales blancas por defecto. Para especificar placas frontales grises añada el sufijo "-G" al código de producto (por ejemplo: F220‑A28U/5A‑G).

Información de pedido
Códigos representativos:

• F220‑A13U/5A‑NOASE — Armario 13U, 2 bucles, fuente 5 A
• F220‑A16U/11A — Armario 16U, 2 bucles, fuente 11 A
• F220‑A28U/22A — Armario 28U, 2 bucles, fuente 22 A
• F220‑A40U/11A — Armario 40U, 2 bucles, fuente 11 A
• F220‑A28US/5A/NCU — Armario 28U slim, 2 bucles, 5 A, Network Control Unit

Consulte la ficha técnica para la lista completa de códigos y configuraciones personalizadas.

Documentos

• Ficha técnica
• Certificado ActivFire
• Especificación de ingeniería F220
• Manual de usuario F220

Especificaciones técnicas

• Pantalla: TFT 7 pulgadas, 800 x 480 píxeles
• Circuitos AA máximos: 20 bucles
• Detectores máximos: hasta 3.180
• Módulos E/S y dispositivos: hasta 1.980
• Red: Hasta 160 paneles en F220‑Net2; adaptadores de fibra óptica compatibles
• Procesador: RISC de 32 bits por panel/nodo
• Interfaces: Ethernet, USB, RS‑485, PC via FireUtils
• Opcional: Sistema de aviso a ocupantes, EWIS, amplificadores (60W, 120W), Network Control Unit
• Armarios: 600 mm, 10U, 13U, 16U, 22U, 28U, 28US (slim), 40U; opciones estancas
• Normas / Aprobaciones: AS 7240.2, AS 7240.4, AS 7240.13, AS 4428.3; listado ActivFire (afp‑3054)
