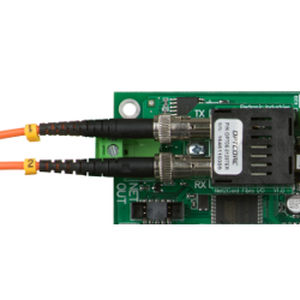

Módulo de interfaz RS-485 FIBNET

de fibras ópticasde red local

Resumen
Los convertidores de fibra óptica Pertronic Net2 (FIBNET) proporcionan puertos de red de fibra dúplex para la tarjeta de red Pertronic Net2 (NET2CARD). Cada módulo convierte y termina un extremo de un segmento de enlace de fibra y ofrece conectores RX y TX separados para los cables de fibra dúplex. Hay convertidores para fibra multimodo y monomodo, con conectores tipo ST o SC.

Características
Los módulos soportan funcionamiento multimodo (MMF) y monomodo (SMF) y están disponibles con conectores ST (bayoneta) o SC (push-in). La NET2CARD admite cualquier combinación de convertidores de fibra y conexiones de cobre RS-485. La tarjeta dispone de dos puertos de red, NET IN y NET OUT, cada uno configurable como Cobre (sin convertidor de fibra), Fibra multimodo (con FIBNET-MMF o FIBNET-MMF-SC) o Fibra monomodo (con FIBNET-SMF o FIBNET-SMF-SC). Asegúrese de que ambos extremos de un enlace de fibra usan terminaciones compatibles con el tipo de cable.

Información de pedido
Código de producto — Descripción
FIBNET-SMF-SC-15/13 — Convertidor de fibra monomodo BiDir simple para NET2CARD (60 km), conector SC, 1550 nm Tx, 1310 nm Rx
FIBNET-SMF-SC-13/15 — Convertidor de fibra monomodo BiDir simple para NET2CARD (60 km), conector SC, 1310 nm Tx, 1550 nm Rx
FIBNET-MMF — Convertidor de fibra multimodo para NET2CARD (2 km), conector ST
FIBNET-MMF-SC — Convertidor de fibra multimodo para NET2CARD (2 km), conector SC
FIBNET-SMF — Convertidor de fibra monomodo para NET2CARD (20 km), conector ST
FIBNET-SMF-SC — Convertidor de fibra monomodo para NET2CARD (20 km), conector SC

Documentos
Hoja de datos disponible para los convertidores Net2 (ficha técnica del producto en la página del producto).

Especificaciones técnicas

• Familia de producto: convertidores de fibra FIBNET para NET2CARD
• Función: módulo convertidor de fibra dúplex que conecta un extremo de un segmento de enlace de fibra a NET2CARD
• Conectores: RX y TX separados en cada módulo
• Tipos de conector disponibles: ST (bayoneta) o SC (push-in)
• Tipos de fibra compatibles: multimodo (MMF) y monomodo (SMF)
• Ejemplos de alcance: MMF hasta ~2 km; SMF hasta 20 km o 60 km según el modelo
• Longitudes de onda de ejemplo (modelos SMF BiDir): 1550 nm Tx / 1310 nm Rx o 1310 nm Tx / 1550 nm Rx
• Compatibilidad: Funciona con la tarjeta de red Pertronic Net2 (NET2CARD); los puertos NET IN y NET OUT son configurables como Cobre, MMF o SMF
• Nota: Ambos extremos de un enlace de fibra deben usar terminaciones apropiadas al tipo de cable
