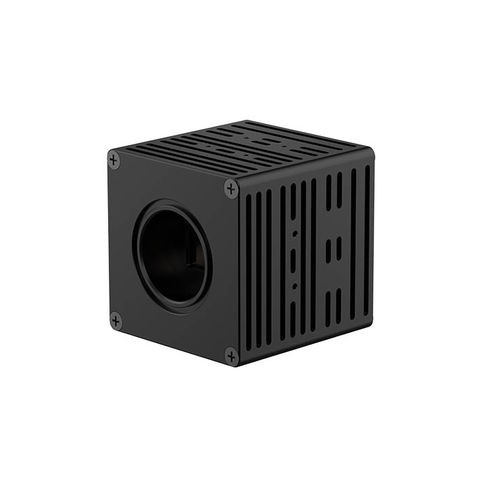

Cámara matricial Pr-GE

para la visión industrialpara control de calidadde laboratorio

Descripción
El módulo cámara SWIR Pr-GE es una cámara de matriz de onda corta compacta, diseñada para su integración en sistemas de visión artificial e inspección industrial. Incorpora un detector focal InGaAs de alta sensibilidad y un algoritmo de procesamiento de imagen adaptativo, admite operación a altas velocidades de cuadro con ventana ROI y dispone de control activo de temperatura para estabilidad. Las interfaces USB3.0, Camera Link y CVBS y el montaje C permiten una integración flexible en líneas de inspección y bancos de ensayo.

Características clave

• Pitch de píxel: 15μm
• Píxeles activos: 640×512
• Tasa máxima de fotogramas: 150 fps (USB) / 300 fps (Camera Link)
• Interfaces digitales: USB3.0, Camera Link (opcional); analógico: CVBS
• Control activo de temperatura e interfaz UART232
• Módulo compacto: 55×55×60mm³, peso 245±10g

Aplicaciones

• Visión artificial y control de calidad automatizado
• Mejora de visión en inspecciones con baja visibilidad
• Inspección de paneles y células fotovoltaicas
• Clasificación de plásticos y materiales
• Detección y monitorización láser

Especificaciones técnicas

• Modelo: Pr-GE
• Tipo de sensor: fotodiodo PIN InGaAs
• Rango espectral: 0,93μm–1,7μm
• Eficiencia cuántica: ≥70% @1064nm / 1550nm
• Factor de llenado óptico: 100%
• Pitch de píxel: 15μm
• Píxeles activos: 640×512
• Operabilidad de píxeles: ≥99,8%
• Tipo de exposición: Snapshot
• Tasa máxima de fotogramas: 150 fps (USB) / 300 fps (Camera Link)
• Profundidad de datos de salida: 10 bit; 14 bit (USB) / 12 bit (Camera Link)
• Tiempo de integración mínimo: 10μs
• Ruido (RMS, típico): 30 e⁻ @100μs, Gain0
• Rango dinámico: 50 dB (Gain0) / 62 dB (Gain1) / 72 dB (Gain2)
• Corriente oscura media por píxel: ≤80ke/s @20°C
• Alimentación: 12 V DC ±0,5 V
• Consumo: ≤5 W
• Interfaz de mando/control: UART232
• Formato vídeo analógico: PAL (CVBS)
• Interfaz vídeo digital: USB3.0 o Camera Link (opcional)
• Montura óptica: Montura C
• Peso del módulo: 245±10 g
• Dimensiones: 55×55×60 mm³
• Temperatura de funcionamiento: -20°C a +55°C
• Temperatura de almacenamiento: -40°C a +70°C
