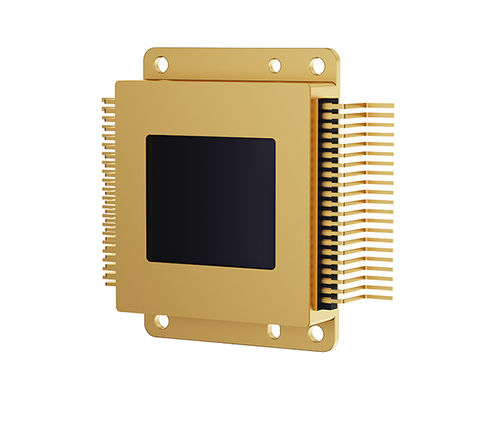

Sensor de imagen conjunto de plano focal RSS101M1

InGaAsSWIRde infrarrojos

Descripción del producto
El RSS101M1 es un detector de plano focal InGaAs para infrarrojo de onda corta (SWIR) digital, con una matriz de 1280×1024 y paso de píxel de 10µm. Soporta ventana ROI a alta velocidad y se presenta en un paquete metálico hermético con un TEC monofásico integrado para control activo de temperatura. Está pensado para aplicaciones de imagen exigentes, ofreciendo bajo ruido, bajo consumo y un formato de matriz grande para entornos industriales y científicos.

Características clave

• Paso de píxel: 10µm
• Tamaño de matriz: 1280×1024
• Frecuencia máxima (ventana completa): 60fps
• Tipo de integración: obturador global
• Tiempo de integración mínimo: 1µs
• Ruido de lectura (típ.): 45e@20°C (modo alta ganancia)
• Ganancia opcional: 3 niveles
• Empaquetado: paquete metálico hermético con TEC monofásico integrado
• Consumo eléctrico: ≤350mW
• Dimensiones exteriores: 32.0×23.5×7.0mm³ (excl. pines)
• Peso del dispositivo: 28±2g

Aplicaciones

• Mejora visual y visión nocturna exterior
• Visión artificial e inspección de procesos/defectos
• Inspección fotovoltaica
• Teledetección espacial e imágenes científicas

Especificaciones técnicas
Sensor: InGaAs
Rango de respuesta espectral: 0.9µm – 1.7µm
Eficiencia cuántica: >70% (1.0µm–1.6µm)
Factor de llenado óptico: 100%
Paso de píxel: 10µm
Tamaño de matriz: 1280×1024
Tasa efectiva de píxeles: ≥99.8%
Frecuencia máxima (ventana completa): 60fps
Tipo de integración: obturador global
Tiempo de integración mínimo: 1µs
Ruido de lectura (típ.): 45e@20°C (modo alta ganancia)
Ganancia opcional: 3 niveles
Corriente de oscuridad media por píxel: ≤90ke/s@20°C
Consumo eléctrico: ≤350mW
Profundidad de salida de datos efectiva: 13bit
Rango dinámico: ≥48dB
No uniformidad de respuesta: ≤5% (sin corrección)
Tipo de embalaje: paquete metálico hermético (TEC monofásico integrado)
Dimensiones exteriores: 32.0×23.5×7.0mm³ (excl. pines)
Peso del dispositivo: 28±2g
Temperatura de funcionamiento: -40°C – +65°C
Temperatura de almacenamiento: -45°C – +70°C
