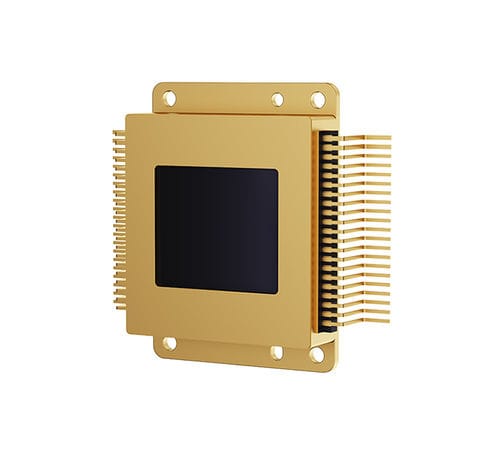

Fotodetector de infrarrojos RS615BM1

infrarrojo cercanoInGaAspara control no destructivo CND

Descripción
El RS615BM1 es un detector de plano focal InGaAs para infrarrojo de onda corta, con matriz de 640×512 y paso de píxel de 15 μm. Soporta operación a alta velocidad de fotogramas y ventana ROI, y se presenta en un paquete metálico sellado herméticamente con TEC monoescala integrado para control activo de temperatura. El detector ofrece bajo consumo y es adecuado para diversas tareas industriales de imagen SWIR.

Características

• Paso de píxel: 15 μm
• Tamaño de matriz: 640×512
• Tasa máxima de fotogramas (ventana completa): 400 fps @ 25 MHz
• Consumo típico: ≤240 mW
• Dimensiones externas: 32,0×23,5×7,0 mm³ (excluyendo pines)
• Peso del dispositivo: 25±2 g

Aplicaciones

• Mejora de imagen e imagen SWIR en baja iluminación
• Visión artificial e inspección automatizada
• Inspección de células fotovoltaicas
• Clasificación industrial e identificación de materiales
• Detección y monitorización láser

Especificaciones

• Sensor: InGaAs
• Rango espectral: 0,9 μm – 1,7 μm
• Eficiencia cuántica: >70% (1,0 μm – 1,6 μm)
• Factor de llenado óptico: 100%
• Paso de píxel: 15 μm
• Tamaño de matriz: 640×512
• Tasa efectiva de píxeles: ≥99,8%
• Tasa máxima de fotogramas (ventana completa): 400 fps @ 25 MHz
• Tipo de integración: obturador global
• Tiempo mínimo de integración: 5 μs
• Ruido de lectura (típ.): 30 e@20°C (modo ganancia alta)
• Ganancia opcional: 3 niveles
• Corriente oscura media de píxel: ≤100 ke/s @20°C
• Consumo en funcionamiento: ≤240 mW
• Oscilación de señal de salida: 1,8±0,1 V
• Rango dinámico: ≥50 dB
• No uniformidad de respuesta: ≤5% (sin corrección)
• Tipo de embalaje: paquete metálico hermético (TEC monoescala integrado)
• Dimensiones externas: 32,0×23,5×7,0 mm³ (excluyendo pines)
• Peso del dispositivo: 25±2 g
• Temperatura de funcionamiento: -40°C – +60°C
• Temperatura de almacenamiento: -55°C – +70°C
