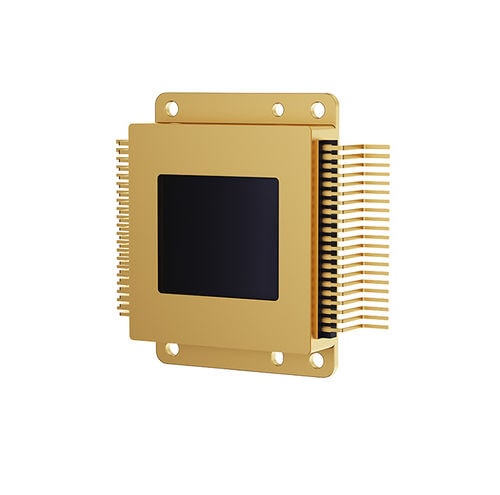

Sensor de infrarrojos NIR RS6152M1

con enfriamiento termoeléctrico

Descripción
RS6152M1 es un detector de plano focal InGaAs digital para infrarrojo de onda corta (SWIR) con una matriz de 640×512 y un pitch de píxel de 15 μm. Soporta operación a alta velocidad de fotogramas y lectura MROI multi-ventana. El dispositivo está encapsulado en un paquete metálico hermético con un TEC monostadio integrado para control activo de temperatura. Diseñado para aplicaciones industriales y científicas en imagen SWIR, es adecuado para visión artificial, imagen espectral, mejora visual y detección láser.

Características

• Pitch de píxel: 15 μm
• Tamaño de matriz: 640×512
• Corriente oscura media por píxel: ≤100 ke/s @ 20°C
• Tasa máxima de fotogramas (ventana completa): 120 fps
• Tipo de integración: obturador global
• Tiempo de integración mínimo: 1 μs
• Ruido de lectura (típ.): 35 e @ 20°C (alta ganancia)
• Ganancia opcional: 3 niveles
• Profundidad de salida de datos: 13 bit
• Rango dinámico: ≥50 dB
• Encapsulado: paquete metálico hermético con TEC monostadio integrado
• Consumo operativo: ≤240 mW (tabla de especificaciones); el bloque de características indica ≤200 mW
• Dimensiones (sin pines): 32.0×23.5×7.0 mm³
• Peso del dispositivo: 25 ± 2 g

Especificaciones técnicas

• Modelo: RS6152M1
• Material del sensor: InGaAs
• Rango espectral: 0,9 μm – 1,7 μm
• Eficiencia cuántica: >70% (1,0–1,6 μm)
• Factor de llenado óptico: 100%
• Tasa de píxeles efectivos: ≥99,8%
• Ruido de lectura (típ.): 35 e @ 20°C (alta ganancia)
• Corriente oscura media: ≤100 ke/s @ 20°C
• Tiempo de integración mínimo: 1 μs
• Niveles de ganancia opcionales: 3 niveles
• No uniformidad de respuesta: ≤5% (sin corrección)
• Temperatura de funcionamiento: -40°C a +65°C
• Temperatura de almacenamiento: -45°C a +70°C
• Aplicaciones típicas: visión artificial, imagen espectral, mejora visual, detección láser
