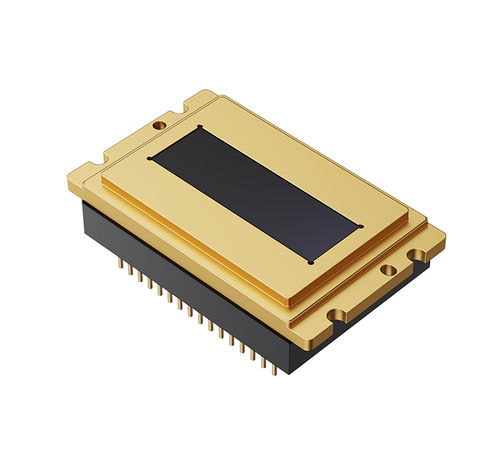

Sensor de imagen InGaAs RL01K1/RL5122-H1S00

SWIRSWIRlineal

Resumen El detector lineal infrarrojo de onda corta RL01K1 / RL5122-H1S00 emplea tecnología de sensor InGaAs avanzada y está disponible en dos formatos: 1024×1 con paso de 12,5 μm y 512×2 con paso de 25 μm. Ofrece sensibilidad espectral de 0,9 μm a 1,7 μm, se presenta en un paquete metal-cerámico hermético con TEC monostadio integrado y está diseñado para imagen industrial de alta velocidad y detección espectral de bajo ruido.

Características clave

• Paso de pixel: 12,5 μm / 25 μm
• Formatos de matriz: 1024×1 / 512×2
• Rango espectral: 0,9–1,7 μm
• Frecuencia máxima de línea: 36 kHz
• Tiempo mínimo de integración: 15 μs
• Modos de lectura: ITR, IWR
• Bajo ruido de lectura: ~50 e (típ.) a 1–36 kHz, 20°C

Aplicaciones

• Identificación y clasificación de materiales para reciclaje
• Clasificación y control de calidad de productos agrícolas
• Inspección de paneles fotovoltaicos y control de procesos
• Visión artificial para detección de defectos y control industrial

Especificaciones

• Modelo: RL01K1 / RL5122-H1S00
• Sensor: InGaAs
• Rango de respuesta espectral: 0,9 μm – 1,7 μm
• Eficiencia cuántica: >70% (1,0 μm – 1,6 μm)
• Relleno óptico: 100%
• Paso de pixel: 12,5 μm (RL01K1) / 25 μm (RL5122-H1S00)
• Tamaño de la matriz lineal: 1024×1 (RL01K1) / 512×2 (RL5122-H1S00)
• Tasa efectiva de píxeles: ≥ 99,8%
• Frecuencia máxima de salida por línea: 36 kHz
• Modo de lectura: ITR, IWR
• Tiempo mínimo de integración: 15 μs
• Ruido de lectura (típ.): 50 e @ 1–36 kHz, 20°C
• Ganancia opcional: ≥ 4 niveles
• Corriente oscura media por píxel: ≤ 100 ke/s @ 20°C (RL01K1) / ≤ 300 ke/s @ 20°C (RL5122-H1S00)
• Consumo eléctrico en funcionamiento: ≤ 200 mW
• Amplitud de señal de salida: 1,9 ± 0,1 V
• Rango dinámico: ≥ 58 dB
• No uniformidad de respuesta: ≤ 5% (no corregida)
• Envasado: paquete metálico-cerámico hermético integrado con TEC monostadio
• Dimensiones: 25,5 × 17,7 × 7,0 mm³ (excluyendo el tamaño de pines)
• Peso del dispositivo: ~8 g
• Temperatura de funcionamiento: -40°C – +60°C
• Temperatura de almacenamiento: -45°C – +70°C
