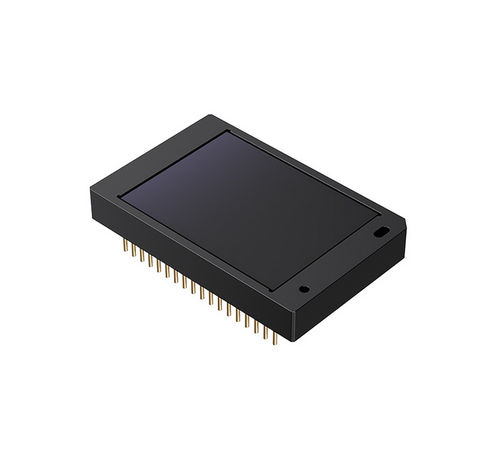

Sensor de línea de infrarrojos RL01K1-C0

de uso generalpara la industriade alta resolución

Descripción
El detector lineal de infrarrojo de onda corta RL01K1-C0 se basa en tecnología de sensor InGaAs y ofrece un formato 1024×1 con paso de píxel de 12,5µm. Empaquetado en PGA cerámico sin TEC (TECless), está diseñado para adquisición de alta resolución y alta frecuencia de línea con bajo ruido y características SWaP optimizadas para aplicaciones industriales de imagen y espectroscopía.

Características

• Paso de píxel: 12,5µm
• Tamaño de matriz: 1024×1
• Consumo de energía en funcionamiento: ≤200mW
• Dimensiones: 28,91×18,64×4,0mm3 (sin incluir tamaño de pines)
• Peso del dispositivo: 8±2g

Aplicaciones

• Clasificación de productos agrícolas
• Reciclaje de recursos
• Clasificación industrial
• Inspección fotovoltaica
• Visión artificial

Especificaciones técnicas

• Sensor: InGaAs
• Rango de respuesta espectral: 0,9µm – 1,7µm
• Eficiencia cuántica: >70% (1,0µm – 1,6µm)
• Factor de relleno óptico: 100%
• Paso de píxel: 12,5µm
• Tamaño de matriz: 1024×1
• Tasa efectiva de píxeles: >99,8%
• Frecuencia máxima de salida por línea: 36kHz
• Modo de lectura: ITR, IWR
• Tiempo mínimo de integración: 15µs
• Ruido de lectura (típ.): ≤50e@1-36kHz, 20°C
• Ganancia opcional: ≥4 niveles
• Corriente oscura media por píxel: ≤100ke/s@20°C
• Consumo de energía en funcionamiento: ≤200mW
• Amplitud de la señal de salida: 1,9±0,1V
• Rango dinámico: ≥58dB
• No uniformidad de respuesta: ≤5%, sin corrección
• Tipo de encapsulado: encapsulado cerámico PGA (TECless)
• Dimensiones: 28,91×18,64×4,0mm3 (sin incluir tamaño de pines)
• Peso del dispositivo: 8±2g
• Temperatura de funcionamiento del encapsulado: -20°C – +50°C
• Temperatura de almacenamiento del encapsulado: -40°C – +60°C
