Módulo de entrada digital romod 16DI

RS-485Modbus RTU16 entradas digitales

Información del producto

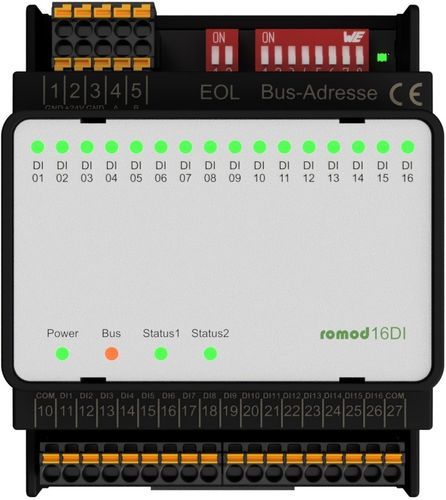

El módulo de entradas digitales romod 16DI permite supervisar hasta 16 señales digitales en aplicaciones industriales. Usos típicos: señalización de estados de funcionamiento y fallos (p. ej. helada, filtro sucio, correa de ventilador dañada) y reporte de posiciones discretas como la posición de compuertas. Las entradas se conmutan con 24 V mediante contactos secos externos conectados a las bornas. Las bornas COM definen el potencial de referencia y pueden seleccionarse en 0 V o 24 V; los COM están conectados internamente pero no al GND de la alimentación, por lo que debe suministrarse un potencial de referencia.

Datos técnicos
A través de registros Modbus, cada entrada puede configurarse como normalmente abierta o normalmente cerrada. El color de cada uno de los 16 LEDs de estado es configurable (rojo, verde u naranja) mediante un registro de configuración Modbus; los LEDs también pueden controlarse individualmente mediante comandos Modbus si esta opción está habilitada. Las entradas pueden usarse como contadores para señales DC (los valores no son retentivos en caso de pérdida de alimentación). Se puede ajustar un prescaler por entrada para contar, por ejemplo, cada segunda o tercera pulsación; cambiar el prescaler ajusta retroactivamente los valores de contador correspondientes. Duración mínima de pulso para detección fiable: 10 ms. Existe un registro de cambio que indica qué DI(s) han cambiado desde la última lectura; la lectura de este registro restablece los bits a cero, y los cambios múltiples rápidos siguen siendo señalados.

Especificaciones técnicas

• Tipo: Módulo de entradas digitales con 16 entradas digitales (DI)
• LEDs: 16 LEDs de estado, color configurable por LED (rojo / verde / naranja) vía Modbus
• Control de LEDs: Control individual de LEDs vía comandos Modbus (si está habilitado)
• Control de entradas: 24 V conmutado por contactos secos externos; bornas COM seleccionables como referencia 0 V o 24 V (COMs conectados internamente)
• Modo de entrada: Cada entrada configurable como normalmente abierta o normalmente cerrada vía registro Modbus
• Función contador: Entradas utilizables como contadores de pulsos para señales DC; prescaler ajustable por entrada; contadores no retentivos
• Detección de pulso: Duración mínima 10 ms
• Registro de cambio: Registro que informa qué DI(s) cambiaron desde la última lectura; la lectura reinicia el registro
• Bus: RS485, Modbus RTU; autobauding soportado
• Baudios soportados: 9.600; 19.200; 38.400; 57.600 Baud (Autobauding)
• Tiempo de ciclo bus: Depende del baud y del número de puntos direccionados
• Memoria: Microcontrolador interno; configuración almacenada en EEPROM interna (hasta ≈100.000 ciclos de escritura)
• Valor max. contador: 4.294.967.296; valores no guardados ante pérdida de alimentación
• Alimentación: 24 V AC/DC vía bornas; consumo máx. 150 mA (DC) / 220 mA (AC), con todas las DI cargadas
• Disipación: Máx. 3,6 W (DC) / 5,3 W (AC), con todas las DI cargadas
• Entorno: Funcionamiento 0...50°C; transporte/almacenamiento 0...70°C; humedad relativa 10...90% sin condensación
• Protección: IP20
• Montaje: Riel DIN
