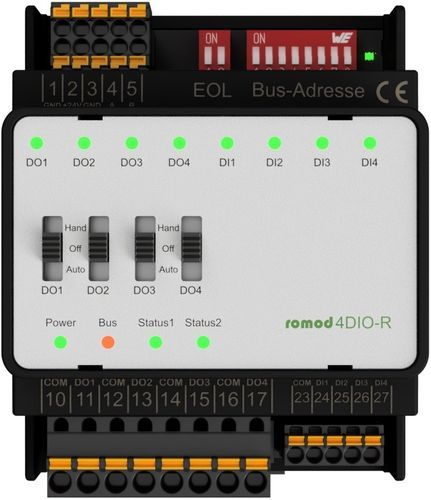

Módulo E/S digital romod 4DIO-R

RS-485en serieModbus RTU

Información del producto
El romod 4DIO-R es un módulo para carril DIN que proporciona cuatro entradas digitales y cuatro salidas digitales por relé. Funciona como dispositivo local de anulación/indicación (LO/ID) para control y señalización y permite la anulación manual mediante interruptores integrados además del control Modbus RTU.

Salidas digitales

• Cuatro salidas por relé con contactos normalmente abiertos (NA).
• Las señales conmutadas deben tener la misma referencia de fase.
• Las salidas pueden seguir a las entradas digitales (configurable) además del control por Modbus.
• Admite control estático y conmutación; retardos de encendido/apagado y tiempos mínimos configurables por salida.
• Los retardos y tiempos mínimos configurados se aplican cuando las salidas se activan por bus; la anulación manual omite estas protecciones.
• Es posible el interbloqueo mutuo entre salidas.
• Cada salida dispone de un LED indicador de estado.
• Comportamiento de estado seguro configurable: las salidas pueden adoptar un estado definido si no se reciben telegramas Modbus en un tiempo configurable.

Entradas digitales
Las cuatro entradas digitales aceptan señales de 24 V conmutadas por contactos secos externos a través de bornas. La referencia se define mediante las bornas COM (0 V o 24 V). Con referencia de 24 V, las entradas pueden ser activadas con 0 V. La lógica de entrada (circuito abierto o cerrado) se selecciona mediante registros Modbus. Las entradas pueden usarse como contadores no retentivos; el ancho de pulso mínimo para detección fiable en CC es 10 ms. Para control en CA, debe configurarse el retardo de detección de flanco.

Características y comportamiento adicionales

• Posiciones de los interruptores leíbles vía registros; un registro indica qué interruptor se accionó desde la última lectura.
• Las salidas pueden configurarse con comportamiento de estado seguro ante timeouts del bus; ajustar los tiempos para evitar activaciones no deseadas.
• Configuración almacenada en EEPROM interna (hasta 100.000 ciclos de escritura).

Especificaciones técnicas

• Fabricante: romutec Steuer- und Regelsysteme GmbH
• N.º de producto / SKU: 00002955
• Modelo: romod 4DIO-R
• Peso: 0,156 kg
• Alimentación: 24 V AC/DC vía bornas
• Consumo de corriente: típ. 68 mA (CC), 152 mA (CA) con todos los relés activados
• Disipación de potencia: máx. 1,7 W (CC), 3,7 W (CA) con todos los relés activados
• Salidas digitales: relé (NA), máx. 250 VAC
• Resistencia de contacto inicial: 100 mΩ (a 1 A / 24 VCC)
• Carga nominal: 3 A a 250 VAC / 30 VCC
• Tensión de conmutación máx.: 277 VAC, 30 VCC
• Capacidad de conmutación máx.: 830 VA (CA), 90 W (CC)
• Durabilidad: 100000 operaciones (carga nominal)
• Evitar o suprimir cargas inductivas en la fuente
• Duración de pulso para conteo (CC): mín. 10 ms
• Valor máximo del contador: 4.294.967.296 (contador no retenido ante pérdida de alimentación)
• Interfaz de bus: RS485
• Baudios compatibles (autobaud): 9600; 19200; 38400; 57600
• Protocolo: Modbus RTU (RS485), serie 8-N-1
• Configuración almacenada en EEPROM interna (máx. 100.000 ciclos de escritura)
• Temperatura de funcionamiento: 0…50 °C
• Temperatura de transporte/almacenamiento: 0…70 °C
• Humedad relativa: 10…90% sin condensación
• Grado de protección: IP20
