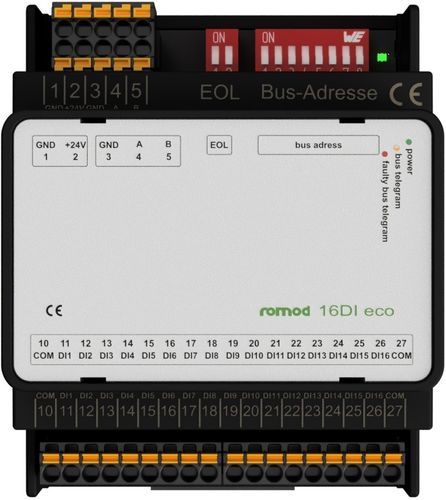

Módulo de entrada digital romod 16DI eco

RS-485Modbus RTU16 entradas digitales

Información del producto
El romod 16DI eco es un módulo de entradas digitales para montaje en riel DIN, diseñado para hasta 16 señales discretas. Acepta entradas de 24 V conmutadas por contactos secos externos; el potencial de referencia se selecciona mediante los terminales COM (0 V o 24 V). El modo de entrada (circuito abierto o cerrado) es configurable por registro Modbus por canal. El módulo dispone de LEDs de estado y de un registro de cambios que indica qué entradas han cambiado desde la última lectura. Las entradas pueden utilizarse como contadores para señales DC (los valores de contador no se conservan tras pérdida de alimentación).

Datos técnicos (elementos clave)
Alimentación: 24 V AC/DC vía terminales
Consumo de corriente: máx. 150 mA (DC) / 220 mA (AC) con todas las entradas cargadas
Disipación: máx. 3,6 W (DC) / 5,3 W (AC) con todas las entradas cargadas
Duración de pulso para conteo: min. 10 ms (solo señales DC)
Valor máximo del contador: 4.294.967.296 (no retenido tras fallo de alimentación)
Interfaz bus: RS485, Modbus RTU
Baud rates soportados (autobauding): 9.600; 19.200; 38.400; 57.600 Baud
Parámetros serie: 8-N-1
Memoria/configuración: uPC interno, ajustes en EEPROM interna (hasta 100.000 ciclos de escritura)
Temperatura funcionamiento: 0...50°C; Transporte/almacenamiento: 0...70°C; Humedad relativa: 10...90% sin condensación
Clase de protección: IP 20

Características / especificaciones técnicas

• Modelo: romod 16DI eco
• Función: módulo de entradas digitales, hasta 16 entradas digitales
• Tipo de entrada: 24 V conmutado por contactos secos externos
• Potencial de referencia: seleccionable mediante terminales COM (0 V o 24 V); dos terminales COM conectados internamente pero no al GND de la alimentación
• Modo de entrada: circuito abierto o cerrado seleccionable por entrada mediante registros Modbus
• Función contador: entradas utilizables como contadores (solo DC); valores no conservados tras pérdida de alimentación
• Prescaler: ajustable por entrada (afecta al conteo; cambios modifican retroactivamente los valores de contador)
• Ancho mínimo de pulso para conteo: 10 ms
• Registro de cambio: indica qué entradas han cambiado desde la última lectura; bits se reinician al leer
• Alimentación: 24 V AC/DC (terminales)
• Consumo: máx. 150 mA (DC) / 220 mA (AC) con todas las entradas cargadas
• Disipación: máx. 3,6 W (DC) / 5,3 W (AC) con todas las entradas cargadas
• Valor máximo del contador: 4.294.967.296
• Interfaz bus: RS485 (Modbus RTU)
• Baud rates soportados: 9.600 / 19.200 / 38.400 / 57.600 Baud (autobauding)
• Parámetros serie: 8-N-1
• Memoria/configuración: uPC interno, ajustes en EEPROM interna (hasta 100.000 ciclos de escritura)
• Tiempo de ciclo del bus: depende del baud y del número de puntos dirigidos
• Temperatura de trabajo: 0...50°C
• Temperatura transporte/almacenamiento: 0...70°C
• Humedad relativa: 10...90% sin condensación
• Clase de protección: IP 20
• Peso: 0,125 kg
