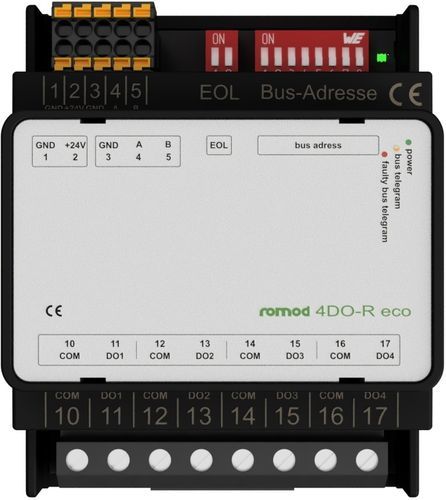

Módulo de salida digital romod 4DO-R eco

Modbus RTURS4854 S

Descripción del producto
El módulo de salidas digitales romod 4DO-R eco controla cuatro circuitos de iluminación u otros actuadores digitales mediante salidas de relé biestables. Cada relé proporciona un contacto normalmente abierto accesible en los bornes. Las salidas pueden configurarse para asumir un estado seguro definido tras pérdida de telegramas Modbus válidos con un tiempo de espera común. Un retardo mínimo configurable entre conmutaciones reduce las perturbaciones del sistema. El módulo se conecta al bus mediante RS485 y utiliza Modbus RTU para la comunicación.

Datos técnicos

• Modelo: romod 4DO-R eco
• Salidas: 4 salidas por relé (normalmente abiertas, biestables)
• Carga nominal: 16 A a 250 VAC por salida
• Tensión máxima de conmutación: 277 VAC
• Capacidad máxima de conmutación: 4432 VA (AC)
• Resistencia de contacto inicial: aprox. 100 mOhm (1 A / 6 VDC)
• Corriente mínima de conmutación: 100 mA (>=5 VDC)
• Durabilidad: aprox. 25 700 operaciones (carga nominal)
• Interfaz de bus: RS485, Modbus RTU (8-N-1)
• Velocidades soportadas: Autobauding, 9 600 / 19 200 / 38 400 / 57 600 Baud
• Alimentación: 24 V AC/DC
• Consumo típico: 14 mA (DC), 40 mA (AC)
• Disipación máxima: 0,4 W (DC), 1,0 W (AC)
• Retardo entre conmutaciones: configurable
• Almacenamiento de configuración: EEPROM interna (aprox. 100 000 ciclos de escritura)
• Temperatura de funcionamiento: 0...50 °C
• Temperatura de almacenamiento/transporte: 0...70 °C
• Humedad relativa: 10...90 % (sin condensación)
• Grado de protección: IP20
• Peso: 0,153 kg
• Referencia / SKU: 00002980

Instalación y configuración
La alimentación y las señales se conectan mediante bornes de tornillo. El direccionamiento, la velocidad y los parámetros Modbus (8-N-1) se configuran por módulo y se guardan en la EEPROM interna. Consulte el manual para direccionamiento, topología máxima del bus y ajustes de estado seguro.

Medio ambiente y conformidad
Temperatura de funcionamiento 0…50 °C, almacenamiento/transporte 0…70 °C, humedad relativa 10–90 % sin condensación. Grado de protección IP20. Evitar cargas inductivas no suprimidas; suprimirlas en la fuente cuando sea necesario.

Información de pedido
Referencia: romod 4DO-R eco — SKU 00002980 — versión sin LVB, con LED de estado.
