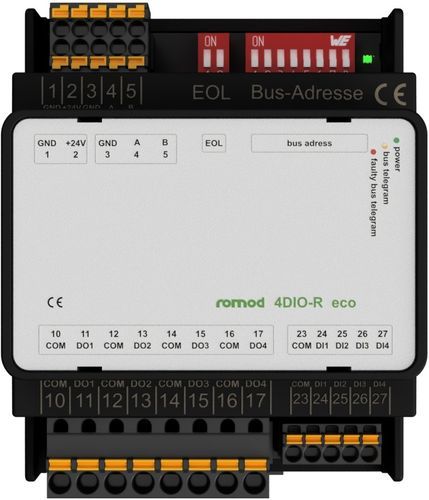

Módulo E/S digital romod 4DIO-R eco

RS485Modbus RTU4 entradas digitales

Información del producto
El romod 4DIO-R eco es un módulo E/S digitales de montaje en riel DIN con cuatro entradas digitales y cuatro salidas digitales por relé. Está diseñado para controlar motores monofásicos y actuadores digitales, así como para monitorizar señales digitales simples como avisos de funcionamiento o errores.

Salidas digitales:
Las cuatro salidas relé proporcionan contactos normalmente abiertos (NO). Las señales conmutadas deben tener la misma fase. Las salidas pueden controlarse por Modbus o configurarse para seguir las señales de las entradas digitales. Funciones disponibles: control estático, conmutación, retardos on/off configurables, tiempos mínimos ON/OFF y bloqueo mutuo. Todas las salidas pueden configurarse para asumir un estado seguro definido si no se reciben telegramas Modbus válidos dentro del tiempo de espera configurado.

Importante:
Asegúrese de que las señales conmutadas tengan la misma fase. Configure el tiempo de activación del estado seguro lo bastante largo para evitar activaciones involuntarias en caso de fallos de dispositivos remotos o time-outs del bus.

Entradas digitales:
Las entradas digitales se controlan con 24 V mediante contactos secos externos conectados a los bornes del módulo. El potencial de referencia se define vía las bornas COM y puede ser 0 V o 24 V, permitiendo el control por señales de 24 V o de 0 V. Cada entrada puede configurarse en principio de circuito abierto o cerrado mediante registros Modbus. Las entradas admiten conteo para impulsos DC (no retentivos ante pérdida de alimentación); la duración mínima del pulso para detección fiable es de 10 ms. Para entradas controladas por AC, la detección de flancos puede retrasarse mediante registros de configuración. Un registro indica qué EI han cambiado desde la última lectura; al leerlo, los bits se restablecen.

Datos técnicos
Alimentación: 24 V AC/DC, conexión por bornes
Consumo: típ. 68 mA (DC), 152 mA (AC) con todos los relés activados
Disipación: máx. 1,7 W (DC), 3,7 W (AC) con todos los relés activados
Especificaciones DO: salidas por relé (NO), máx. 250 VAC; carga nominal 3 A a 250 VAC / 30 VDC; tensión de conmutación máx. 277 VAC, 30 VDC; capacidad de conmutación máx. 830 VA (AC), 90 W (DC); resistencia de contacto inicial ≈100 mOhm (a 1 A / 24 VDC); resistencia 100 000 ciclos (carga nominal). Se deben evitar cargas inductivas o suprimirlas en la fuente.
Conteo: pulso min. 10 ms (solo DC); valor máximo del contador 4,294,967,296; valores no retenidos tras pérdida de alimentación.
Bus: RS485, Modbus RTU; velocidades soportadas (autobaud): 9.600; 19.200; 38.400; 57.600 Baud; parámetros serie: 8-N-1
Memoria de configuración: EEPROM interna, aprox. 100.000 ciclos de escritura
Entorno: temperatura de funcionamiento 0...50 °C; almacenamiento/transporte 0...70 °C; humedad relativa 10...90% sin condensación; clase de protección IP20

Especificaciones

• Modelo: romod 4DIO-R eco
• Función: 4 entradas digitales, 4 salidas digitales (relé, contactos NO)
• Capacidad del relé: 3 A a 250 VAC / 30 VDC
• Tensión máxima de conmutación: 277 VAC, 30 VDC
• Capacidad máxima de conmutación: 830 VA (AC), 90 W (DC)
• Resistencia de contacto inicial: aprox. 100 mOhm (a 1 A / 24 VDC)
• Durabilidad: 100.000 operaciones (carga nominal)
• Contador de entrada: pulso min. 10 ms, valor máx. 4,294,967,296 (no retentivo)
• Alimentación: 24 V AC/DC
• Consumo típico: 68 mA (DC), 152 mA (AC) con todos los relés activados
• Disipación: máx. 1,7 W (DC), 3,7 W (AC)
• Bus: RS485, Modbus RTU; velocidades: 9.6k, 19.2k, 38.4k, 57.6k
• Memoria de configuración: EEPROM interna, aprox. 100.000 ciclos de escritura
• Parámetros serie: 8-N-1
• Temperatura de funcionamiento: 0...50 °C; almacenamiento/transporte: 0...70 °C
• Humedad relativa: 10...90% sin condensación
• Clase de protección: IP 20
• Peso: 0,137 kg
