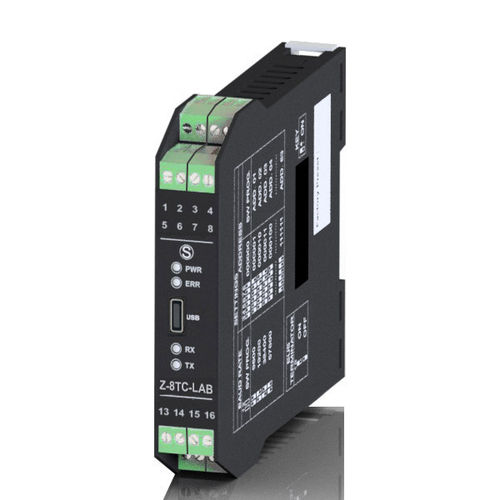

El Z-8TC-LAB es un convertidor digital de termopar, con ocho canales de medida, aislado de la fuente de alimentación y de la línea de comunicación serie hasta 1,5 kVac. El mismo aislamiento se proporciona entre canales pertenecientes a diferentes grupos de terminales: el módulo tiene un aislamiento total de seis puntos.
Esta versión de laboratorio, en comparación con el convertidor Z-8TC-1 más conocido, se caracteriza por sus terminales bidireccionales y el mismo cableado de entrada tanto para los terminales superiores como para los inferiores, con el fin de facilitar acoplamientos rápidos.
Alimentación: - 10..40 Vcc; 19..28 Vca (50-60 Hz) alimentado por bus
Dimensiones AnxAlxPr: - 17,5x100x112 mm
Montaje: - DIN 46277, carril simétrico de 35 mm
Aislamiento: - 1,5 kVac @ 6 vías
Adquisición de datos: - Cada 25 ms
Precisión: - 0,1
Entrada: - CH-8 termopar tipo J,K,R,S,T,B,E,N o derivación hasta 70 mV
Comunicación: - RS485 2 hilos, protocolo esclavo ModBUS RTU
Programación: - Mediante software a través del puerto microUSB del panel frontal o DIP-switch
---
