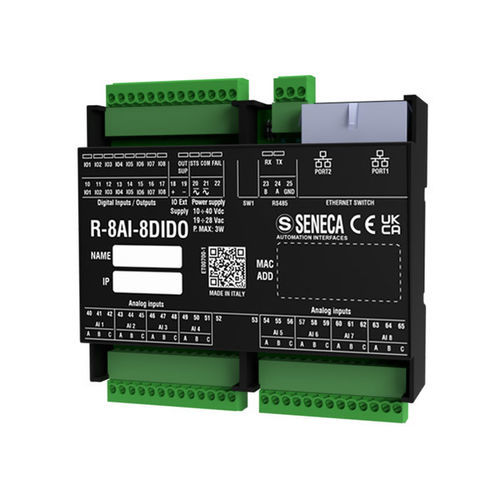

Módulo E/S analógico R-8AI-8DIDO-2

digitalEthernetLAN

Módulo Ethernet con 8 entradas analógicas con ADC de 24 bits y 8 entradas/salidas digitales. El módulo R-8AI-8DIDO incluye dos puertos Ethernet de 10/100 Mbps que admiten comunicación ModBUS TCP-IP y RS485 con protocolo ModBUS RTU. Diseñado para cableado flexible, espacio de instalación limitado y aplicaciones de alta densidad de E/S, integra redes Ethernet. El módulo ofrece 8 entradas analógicas de alta resolución (24 bits) y 8 canales digitales, configurables como entradas o salidas. La configuración es posible a través de un servidor web con soporte HTML5 o un interruptor DIP. La dirección IP, la dirección MAC y la versión del firmware se pueden gestionar utilizando la herramienta Seneca Discovery Device (SDD). Admite modo de cadena Ethernet con bypass de fallos, asegurando conectividad incluso si un módulo falla. La función avanzada "ModBUS Passthrough" permite redirigir las solicitudes de Modbus TCP-IP a RS485, actuando como una puerta de enlace. Especificaciones Técnicas: - Alimentación: 10..40 Vdc; 19..28 Vac - Consumo Máximo: 3 W - Aislamiento Máximo: 1.5 kVac - Indicadores de Estado: Alimentación, estado de Entrada/Salida, STS (dirección IP/DHCP), RX/TX (RS485), Ethernet TRF/LNK - Grado de Protección: IP20 - Temperatura de funcionamiento: -25..+65°C - Dimensiones (AnxAlxPr): 106 x 90 x 32 mm - Peso: 170 g - Carcasa: Material Pc/ABS autoextinguible UL94-V0, color negro - Conexiones: Terminales de paso de 3,5 mm, y conector doble RJ45 - Montaje: En riel DIN EN 60715, montado en pared / panel - Programación: Servidor web integrado, interruptor DIP - Características Especiales: Conexión en cadena Ethernet doble, bypass de fallos LAN, Modbus Passthrough (TCP-IP a RS485), identificación y configuración de IP/MAC/Firmware por herramienta SDD - Interfaces: 2x puertos Ethernet (bypass de fallos LAN) 100 baseT en RJ45 - 100 Mbps (TCP-IP); 1x puerto RS485 en terminales M23-M24-M25 - 115.200 bps (RS485) - Protocolos: ModBUS RTU, ModBUS TCP-IP, HTTP - Cable para comunicación Ethernet: CAT5 o CAT5e sin blindaje - Comunicación ModBUS: Hasta 64 nodos sin repetidor, velocidad máxima 115 kbps Canales de Entrada Analógica: - Número de Canales: 8 Analógicos - Tipo y Rango: Voltaje: -30 V ÷ +30 V; -150 mV ÷ +150 mV; Corriente: -24 mA ÷ +24 mA; Termopar: J, K, T, E, N, R, S, B, L; Termorresistor Pt100 en AI1: -200 °C ÷ +650 °C (solo para compensación de unión fría) - Resolución ADC: 24 bits Canales de Entrada/Salida Digital: - Número de Canales: 8 Entradas/Salidas Digitales - Tipo y Rango: Entradas = voltaje: Umbral ON: > 11 V; Umbral OFF: < 4 V; Vmax: 28 V; Impedancia: 9 kΩ; Salidas = MOSFET, PNP; voltaje/corriente máx.: 0.2 A ; 9..28 V Normas: - Certificaciones: CE - Homologaciones y Normas: EN61000-6-4, EN61000-6-2, EN61010-1
