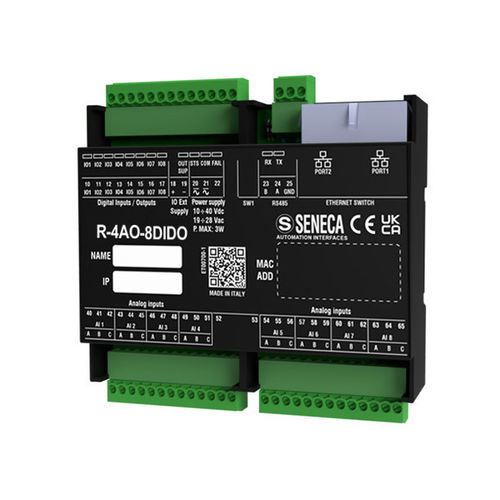

Módulo E/S digital R-4AO-8DIDO-2-P

analógicoEthernetModbus TCP

Descripción del producto: El módulo mixto digital Profinet R-4AO-8DIDO está diseñado para satisfacer las necesidades de cableado flexible, espacio de instalación limitado y aplicaciones de alta densidad de E/S con capacidades de red integradas. Con dos puertos Ethernet de 10/100 Mbps, este módulo ofrece 4 salidas analógicas y 8 canales digitales, cada uno configurable individualmente como entrada o salida digital. La configuración es posible a través de un servidor web con soporte HTML5 o un interruptor DIP. El módulo puede conectarse en modo de cadena Ethernet con bypass de fallos, asegurando la continuidad de la conexión Ethernet incluso si un módulo falla. La configuración se facilita a través de software como softPLC CODESYS y el entorno de diseño TiA Portal/Simatic Step7. Datos técnicos: - Alimentación: 10..40 Vdc; 19..28 Vac - Consumo máximo: 5.6 W - Aislamiento máximo: 1.5 kVac - Indicadores de estado: Alimentación, estado de Entrada/Salida, STS (dirección IP / DHCP), Ethernet TRF / LNK (paquetes en tránsito / conexión Ethernet) - Grado de protección: IP20 - Temperatura de funcionamiento: -25..+65°C - Dimensiones (AnxAlxPr): 106 x 90 x 32 mm - Peso: 170 g - Carcasa: Material Pc/ABS autoextinguible UL94-V0, color negro - Conexiones: Terminales de paso de 3.5mm, y conector doble RJ45 - Montaje: En riel DIN EN 60715, montaje en pared / panel - Programación: Servidor web integrado, interruptor DIP - Características especiales: Conexión en cadena Ethernet doble, bypass de fallos LAN (la conexión activa entre los dos puertos Ethernet del dispositivo en caso de fallo de alimentación) - Interfaces: 2 puertos Ethernet (con función de bypass de fallos LAN) 100 baseT en RJ45 - 100 Mbps (TCP-IP) - Protocolos: Profinet IO - Cable para comunicación Ethernet entre dispositivos: CAT5 o CAT5e sin blindaje - Comunicación ModBUS: Hasta 64 nodos sin repetidor y velocidad máxima de 115 kbps SALIDAS ANALÓGICAS - Número de canales: 4 Analógicos - Tipo y rango: Voltaje (±10 V) o corriente (0..20 mA) ENTRADAS/SALIDAS DIGITALES - Número de canales: 8 Entradas/Salidas Digitales - Tipo y rango: Entradas = voltaje: Umbral ON: > 11 V; Umbral OFF: < 4 V; Vmax: 24 V; Impedancia: 9 kΩ Salidas = MOSFET, PNP; voltaje/corriente máx.: 0.2 A ; 12..24 V - Tiempos de actualización por canal: 4 ms NORMAS - Certificaciones: CE - Normas: EN61000-6-4, EN61000-6-2, EN61010-1 Características clave / Especificaciones técnicas: - Módulo Profinet IO con 4 salidas analógicas universales y 8 canales de entrada/salida digital - Cableado flexible y alta densidad de E/S - Cadena Ethernet con bypass de fallos - Configuración a través de servidor web (HTML5) o interruptor DIP - Soporta softPLC CODESYS y TiA Portal/Simatic Step7 - Alimentación: 10..40 Vdc; 19..28 Vac - Consumo máximo: 5.6 W - Temperatura de funcionamiento: -25..+65°C - Grado de protección: IP20 - Dimensiones: 106 x 90 x 32 mm - Peso: 170 g - Carcasa: Pc/ABS UL94-V0, negro - Montaje: Riel DIN, pared o panel - 4 salidas analógicas (±10 V o 0..20 mA) - 8 E/S digitales (configurables individualmente) - Certificado CE, EN61000-6-4, EN61000-6-2, EN61010-1
