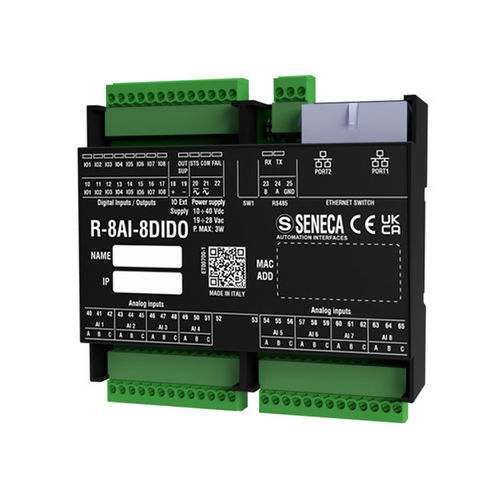

Módulo E/S analógico R-8AI-8DIDO-2

digitalModbusEthernet

Módulo Ethernet con 8 entradas analógicas con ADC de 24 bits y 8 entradas/salidas digitales. El módulo R-8AI-8DIDO incluye dos puertos Ethernet de 10/100 Mbps que soportan comunicación ModBUS TCP-IP y RS485 con protocolo ModBUS RTU. Diseñado para aplicaciones de cableado flexible y alta densidad de E/S, integra redes Ethernet. El módulo ofrece 8 entradas analógicas de alta resolución y 8 canales digitales, configurables como entradas o salidas. La configuración es posible a través de un servidor web o un interruptor DIP. El módulo soporta modo de cadena Ethernet con bypass de fallos y cuenta con la función ModBUS Passthrough para funcionalidad de puerta de enlace. Especificaciones Técnicas: - Alimentación: 10..40 Vdc; 19..28 Vac - Consumo Máximo: 3 W - Aislamiento Máximo: 1.5 kVac - Indicadores de Estado: Alimentación, estado E/S, STS, RX/TX, Ethernet TRF/LNK - Grado de Protección: IP20 - Temperatura de Funcionamiento: -25..+65°C - Dimensiones: 106 x 90 x 32 mm - Peso: 170 g - Carcasa: Pc/ABS, UL94-V0, negro - Conexiones: Terminales de paso de 3,5 mm, doble RJ45 - Montaje: Riel DIN EN 60715, pared/panel - Programación: Servidor web, interruptor DIP - Características Especiales: Cadena Ethernet, bypass de fallos LAN, Modbus Passthrough - Interfaces: 2x Ethernet (100 Mbps), 1x RS485 (115,2 kbps) - Protocolos: ModBUS RTU, ModBUS TCP-IP, HTTP - Cable Ethernet: CAT5/CAT5e sin blindaje - Comunicación ModBUS: Hasta 64 nodos, 115 kbps - Entradas Analógicas: 8 canales, Voltaje/Corriente/Termopar/Pt100, ADC de 24 bits - E/S Digitales: 8 canales, configurables, salidas MOSFET PNP - Certificaciones: CE, EN61000-6-4, EN61000-6-2, EN61010-1
