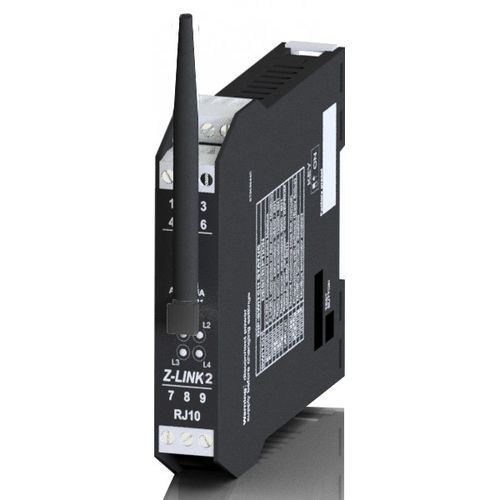

Módulo radio UHF Z-LINK2-LO

LoRa

Descripción del producto: Z-LINK2 es un dispositivo de radio de 869 MHz diseñado para la remonetización de radio transparente de comunicaciones que operan con el protocolo ModBUS RTU y que explotan la capa física de la tecnología de transmisión LoRa (Long Range). Z-LINK2 permite la comunicación entre los módulos de E/S de la serie Z-PC y los dispositivos ModBUS basados en un módem de radio UHF. Se caracteriza por un cableado fácil de la fuente de alimentación y el bus serie a través del bus de riel omega CEI EN 60715. El módulo se configura fácilmente a través de interruptores DIP o el software EASY SETUP para PC. También cuenta con 2 puertos serie (1 RS232, 1 RS485) y un nivel de aislamiento de 1,500 V entre la comunicación y la fuente de alimentación. Cumple con los estándares ETSI y el protocolo de cifrado dinámico de datos AES de 128 bits, Z-LINK2 puede funcionar en modos de puente, repetidor y E/S remota con conexiones punto a punto y punto a multipunto. La tecnología LoRa permite que el módem de radio logre una alta cobertura (hasta 1 km con una antena externa), 25 mW de potencia de transmisión, mayor inmunidad a las interferencias y alta sensibilidad. Nota: La antena A-GSM-MG no es un accesorio obligatorio, pero se recomienda encarecidamente para una mejor calidad de señal. El producto no es compatible con módems de radio de generaciones anteriores. Datos técnicos: - Fuente de alimentación: 10..40 Vdc; 19..28 Vac - Indicadores LED de estado: Fuente de alimentación, transmisión de datos a través del bus, transmisión de datos a través de radio, prueba de instalación - Aislamiento: 1,500 Vac - Intercambio en caliente: Sí - Banda de operación: G3, Anexo 1, h1.7 ERC 70-03 (banda central 869.525MHz) - Modulación: LoRa® (Modulación CSS - Chirp Spread Spectrum) - Cifrado: AES 128 bits - Interfaces: N°1 RS232, N° 1 RS485 - Protocolo: ModBUS RTU, LoRa (Z-LINK2-LO, capa física) - Potencia de salida (transmisor): 25 mW - Receptor (tipo): CLASE 2 - Conexiones: Terminales de tornillo extraíbles de 3 vías, paso de 5 mm - Conector trasero IDC10 para riel DIN 46277 - Conector para antena SMA estándar frontal - Micro USB frontal - Modos de operación: Puente, E/S remota, Repetidor E/S - Programación: EASY SETUP, Interruptor DIP - Cobertura: Hasta 1,000 m en campo abierto - Dimensiones: 17.5 x 100 x 112 mm - Temperatura de operación: -20..+65°C - Peso: 110 g - Carcasa: PA6, color negro - Montaje: Riel DIN 35mm IEC EN60715 en posición vertical Información de envío y exportación: - CÓDIGO DE PRODUCTO: Z-LINK2-LO - PESO BRUTO (kg): 0.16 - ORIGEN: IT - CN (Nomenclatura Combinada): 85176200 - ECCN: 5A991 Características clave / Especificaciones técnicas: - Radiomódem LoRa 869 MHz - Interfaces RS232 y RS485 - Soporta protocolo ModBUS RTU - Tecnología de transmisión LoRa (Long Range) - Cableado fácil a través del bus de riel omega CEI EN 60715 - Configurable a través de interruptores DIP o software EASY SETUP para PC - Aislamiento: 1,500 V entre comunicación y fuente de alimentación - Cumple con estándares ETSI, cifrado AES 128 bits - Modos de puente, repetidor y E/S remota - Conexiones punto a punto y punto a multipunto - Cobertura hasta 1 km (con antena externa) - Potencia de transmisión: 25 mW - Alta inmunidad a interferencias y sensibilidad - Dimensiones: 17.5 x 100 x 112 mm - Temperatura de operación: -20..+65°C - Peso: 110 g - Montaje en riel DIN
