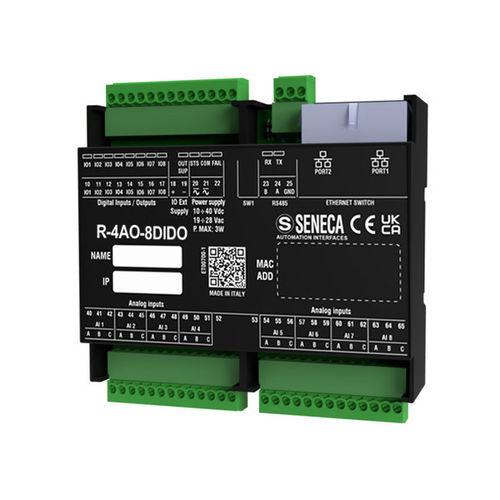

Módulo E/S analógico R-4AO-8DIDO-2

digitalModbusEthernet

Módulo Ethernet con 4 salidas analógicas y 8 canales de entrada/salida digital. El módulo digital mixto R-4AO-8DIDO cuenta con dos puertos Ethernet de 10/100 Mbps que soportan comunicación ModBUS TCP-IP y RS485 serie con protocolo ModBUS RTU. Al igual que todos los modelos de la serie R, está diseñado para cumplir con los requisitos de cableado flexible, espacio de instalación limitado y aplicaciones con alta densidad de E/S, incorporando redes Ethernet integradas. El R-4AO-8DIDO proporciona 4 salidas analógicas y 8 canales digitales, cada uno configurable individualmente como entrada o salida digital. La configuración se puede realizar a través de un servidor web con soporte HTML5 o mediante un interruptor DIP. La dirección IP, la dirección MAC y la versión del firmware del módulo se pueden identificar o configurar en la LAN utilizando la herramienta Seneca Discovery Device (SDD). El módulo puede conectarse en modo cadena Ethernet con bypass de fallos para asegurar la conectividad Ethernet incluso en caso de fallo de un módulo en la cadena. Además, el dispositivo cuenta con la función avanzada "ModBUS Passthrough", que permite al módulo redirigir las solicitudes de Modbus TCP-IP a RS485, sirviendo efectivamente como una puerta de enlace. Especificaciones Técnicas: - Alimentación: 10..40 Vdc; 19..28 Vac - Consumo Máximo: 5.6 W - Aislamiento Máximo: 1.5 kVac - Indicadores de Estado: Alimentación, estado de Entrada/Salida, STS (dirección IP / DHCP), RX/TX (RS485), Ethernet TRF/LNK - Grado de Protección: IP20 - Temperatura de operación: -25..+65°C - Dimensiones (AnxAlxPr): 106 x 90 x 32 mm - Peso: 170 g - Carcasa: Material Pc/ABS autoextinguible UL94-V0, color negro - Conexiones: Terminales de paso de 3,5 mm, y conector doble RJ45 - Montaje: En riel DIN EN 60715, montaje en pared / panel - Programación: Servidor web integrado, interruptor DIP - Características Especiales: Conexión en cadena Ethernet doble, bypass de fallos LAN, Modbus Passthrough (TCP-IP a RS485), identificación y configuración de IP/MAC/Firmware por herramienta SDD - Interfaces: 2x puertos Ethernet (bypass de fallos LAN) 100 baseT en RJ45 - 100 Mbps (TCP-IP); 1x puerto RS485 en terminales M23-M24-M25 - 115.200 bps (RS485) - Protocolos: ModBUS RTU, ModBUS TCP-IP, HTTP - Cable para comunicación Ethernet: CAT5 o CAT5e sin blindaje - Comunicación ModBUS: Hasta 64 nodos sin repetidor, velocidad máxima 115 kbps Canales de Salida Analógica: - Número de Canales: 4 Analógicos - Tipo y Rango: Voltaje (±10 V) o corriente (0..20 mA) Canales de Entrada/Salida Digital: - Número de Canales: 8 Entradas/Salidas Digitales - Tipo y Rango: Entradas = voltaje: Umbral ON: > 11 V; Umbral OFF: < 4 V; Vmax: 24 V; Impedancia: 9 kΩ Salidas = MOSFET, PNP; voltaje/corriente máx.: 0.2 A ; 12..24 V Estándar: - Certificaciones: CE - Homologaciones y Normas: EN61000-6-4, EN61000-6-2, EN61010-1
