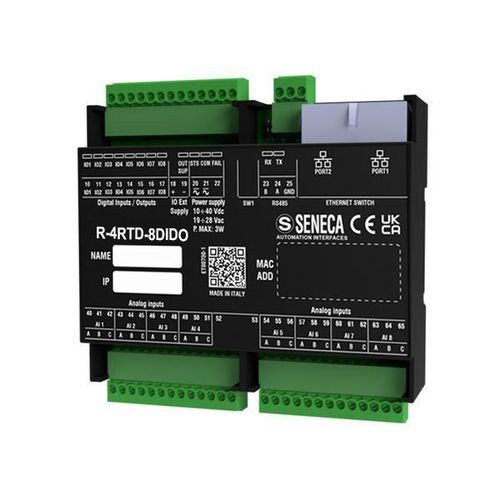

Módulo E/S analógico R-4RTD-8DIDO-2

digitalModbusEthernet

Módulo Ethernet con 4 entradas de termorresistencias y 8 entradas/salidas digitales El módulo digital mixto R-4RTD-8DIDO está equipado con dos puertos Ethernet de 10/100 Mbps, que admiten tanto la comunicación Modbus TCP/IP como la comunicación serie RS-485 con el protocolo Modbus RTU. Al igual que todos los modelos de la serie R, está diseñado para cumplir con los requisitos de cableado flexible, espacio de instalación limitado y aplicaciones de alta densidad de E/S con redes Ethernet integradas. El R-4RTD-8DIDO ofrece 4 entradas de termorresistencia y 8 canales digitales, cada uno de los cuales puede configurarse individualmente como entrada o salida digital. La configuración se realiza a través de un servidor web con soporte HTML5 o interruptores DIP. La dirección IP, la dirección MAC y la versión del firmware asociadas con el módulo pueden identificarse o configurarse en la LAN utilizando la herramienta SDD (Seneca Discovery Device). El módulo puede conectarse en modo de cadena Ethernet con bypass de fallos para asegurar la conexión Ethernet incluso si un módulo en la cadena falla. Además, el dispositivo tiene una función avanzada de "ModBUS Passthrough", que permite al módulo redirigir las solicitudes de Modbus TCP-IP a RS485, actuando efectivamente como un gateway. Módulo Ethernet de 4 entradas para termorresistencias y 8 entradas/salidas digitales. Especificaciones técnicas: - Alimentación: 10..40 Vdc; 19..28 Vac - Consumo máximo: 3 W - Aislamiento: 1.5 kVac multi-vía, incluso entre las entradas RTD - Indicadores de estado LED: Alimentación, estado de Entrada/Salida, STS (dirección IP / DHCP), RX / TX (Recepción/transmisión de datos en RS485), Ethernet TRF / LNK (Tránsito de paquetes / Conexión Ethernet) - Grado de protección: IP20 - Temperatura de funcionamiento: -25..+65°C - Temperatura de almacenamiento: -30..+85°C - Humedad: 10..90% sin condensación - Dimensiones (AnxAlxPr): 106 x 90 x 32 mm - Peso: 170 g - Carcasa: Material autoextinguible PC / ABS UL94-V0, color negro - Conexiones: Bloque de terminales de paso de 3.5 mm, sección de cable máx. 1.5 mm²; 2x puertos Ethernet 100Base-T en RJ45; 1x puerto RS485 en terminales - Instalación: En riel DIN EN 60715, montaje en pared/panel - Programación: Servidor Web integrado, interruptor DIP - Funciones especiales: Cadena Ethernet dual, bypass de fallos LAN, hasta 32 reglas Peer-to-Peer (I/O Mirror), contadores con medición de frecuencia, Modbus Passthrough (TCP-IP a RS485) - Memoria de datos: FeRAM para respaldo de contador - Certificaciones: CE, UKCA ENTRADAS RTD - Número de canales: 4 RTD independientes - Tipo y Rango: - PT100 (EN 60751/A2, ITS-90), -200..+650°C - PT500 (EN 60751/A2, ITS-90), -200..+750°C - PT1000 (EN 60751/A2, ITS-90), -200..+210°C - NI100 (DIN 43760), -60..+250°C - CU50 (GOST 6651-2009), -180..+200°C - CU100 (GOST 6651-2009), -180..+200°C - NI120 (DIN 43760), -60..+250°C - NI1000 (DIN 43760), -60..+250°C - ADC: 24 bits ENTRADAS/SALIDAS DIGITALES - Número de canales: 8 entradas/salidas digitales configurables - Tipo y Rango: Voltaje: Umbral ON: > 11 Vdc; Umbral OFF: < 4 Vdc; Vmax: 24 Vdc; Impedancia: 9 kΩ; Cumple con IEC61131-2 tipo 3; MOSFET, PNP; Voltaje/corriente máx.: 0.2 A; 12 ÷ 24 Vdc - Contadores: 8 contadores retenidos de 32 bits, frecuencia máx. 20 Hz COMUNICACIÓN - Interfaces: 2x puertos Ethernet (con función de bypass de fallos LAN) 100Base-T en RJ45; 1x puerto RS485 en terminales - Velocidad: Hasta 115,200 bps (RS485) / 100 Mbps (TCP-IP) - Protocolos: ModBUS RTU, ModBUS TCP-IP, http - Cable de comunicación Ethernet: CAT5 o CAT5e sin blindaje - Comunicación ModBUS: Hasta 128 nodos sin repetidor y una velocidad máx. de 115 kbps
