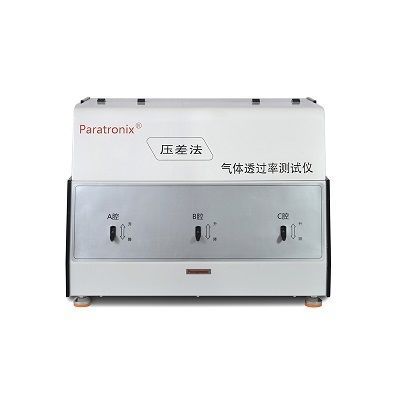

Permeámetro GTR-V3

Introducción
El comprobador de tasa de transmisión de gases GTR-V3 (GTR Tester) está diseñado para determinar la velocidad de transmisión de gases (O₂, CO₂, N₂) de películas plásticas, películas compuestas, materiales de alta barrera, láminas, láminas metálicas, caucho, neumáticos y membranas permeables mediante el método de presión diferencial. Es adecuado para I+D y control de calidad en materiales y embalaje.

Características

• Sensor infrarrojo de alta precisión para detección exacta de gases
• Control automático de humedad y temperatura para condiciones de ensayo estables
• Operación controlada por PC con software dedicado e interfaz de usuario
• Visualización en tiempo real de datos y curvas de permeabilidad
• Tres cámaras de ensayo independientes para pruebas paralelas de tres muestras
• Secuencia de ensayo automática con un solo clic para procesos reproducibles
• Diseño patentado de purga de tubería para gas portador limpio y alta eficiencia
• Tecnología de sellado anti-fugas de muestras que mejora la integridad de las cámaras
• Opcional: sistema informatizado para trazabilidad de datos y gestión de derechos conforme a USP 1207

Principio de ensayo
La muestra preacondicionada se monta en la celda de difusión de gas formando una barrera sellada entre dos cámaras. La cámara de menor presión se evacua primero y posteriormente se evacúa toda la celda. Se introduce gas en la cámara de mayor presión, creando una diferencia de presión constante. El gas permea a través de la muestra desde el lado de mayor presión al de menor presión; mediante la monitorización de los cambios de presión en la cámara inferior se calculan la permeabilidad y las propiedades de barrera.

Norma de ensayo
ASTM D1434, ISO 2556, ISO 15105-1

Configuración
Configuración estándar: instrumento principal, controlador de temperatura constante, ordenador, software profesional, muestreador especial, grasa para vacío, papel de filtro cuantitativo rápido, bomba de vacío.
Opcional: cuchilla de muestreo, aceite para bomba de vacío, generador de humedad.
Nota: La fuente de aire de la máquina utiliza tubo de poliuretano ф 6 mm. La fuente de gas y el agua destilada deben ser aportadas por el usuario. La apariencia del equipo puede variar para unidades personalizadas.

Especificaciones técnicas (tabla)
Artículo : Parámetro
Modelo : GTR-V3
Rango de medición (película) : 0.1～50.000 cc/㎡·24h·0.1MPa
Cantidad de muestras : 3
Cantidad de sensores principales : 3
Modo de ensayo : cámara única independiente
Resolución de vacío : 0.01Pa
Grado de vacío : <10Pa
Rango de control de temperatura : 5℃～95℃
Rango de control de humedad : 0%RH; 2%RH～98.5%RH ±3%RH (nota1)
Precisión del control de temperatura : ±0.05℃
Resolución de temperatura : 0.01℃
Presión de ensayo : -0.1 MPa～+0.3MPa (estándar)
Presión de la fuente de aire : 0.4 MPa～0.6 MPa
Gas de ensayo : O₂, N₂, CO₂ u otro gas
Interfaz de gas portador : Ф6
Diámetro del tubo de vacío : 1/4"
Modo de calibración : calibración con película estándar y calibración externa del sensor de vacío
Espesor de la muestra : ≤3mm
Tamaño de la muestra : Φ97mm
Área de permeabilidad : 38.48 cm2
Tamaño : 760 mm (L) × 575 mm (An) × 450 mm (Al)
Peso : 88Kg
Alimentación eléctrica : AC100～240V 50/60Hz

Especificaciones técnicas (lista)

• Modelo: GTR-V3
• Rango de medición (película): 0.1～50.000 cc/㎡·24h·0.1MPa
• Cantidad de muestras: 3
• Sensores principales: 3
• Resolución de vacío: 0.01Pa
• Grado de vacío: <10Pa
• Rango de temperatura: 5℃～95℃ (precisión ±0.05℃, resolución 0.01℃)
• Rango de humedad: 0%RH; 2%RH～98.5%RH ±3%RH
• Presión de ensayo: -0.1 MPa～+0.3 MPa
• Presión de la fuente de aire: 0.4 MPa～0.6 MPa
• Gas de ensayo: O₂, N₂, CO₂ u otro gas
• Interfaz de gas portador: Ф6
• Diámetro del tubo de vacío: 1/4"
• Modo de calibración: calibración con película estándar y calibración externa del sensor de vacío
• Espesor de muestra: ≤3mm
• Tamaño de muestra: Φ97mm
• Área de permeabilidad: 38.48 cm2
• Dimensiones: 760 mm (L) × 575 mm (W) × 450 mm (H)
• Peso: 88Kg
• Alimentación: AC100～240V 50/60Hz
