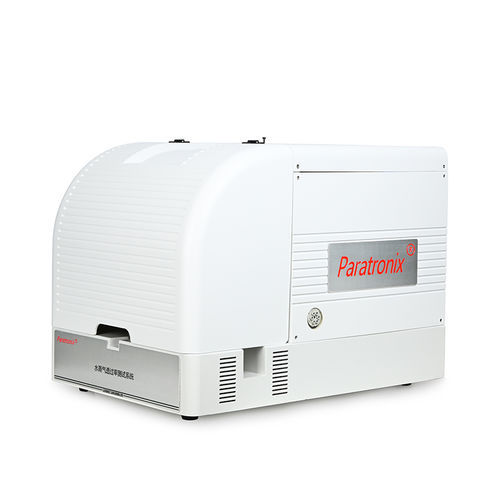

Permeámetro WVTR-AE3

Introducción del producto
El WVTR-AE3 es un medidor de tasa de transmisión de vapor de agua basado en el principio de sensor electrolítico, destinado a ensayar cuantitativamente el WVTR de materiales de barrera media y alta como películas plásticas, películas compuestas, láminas y papeles. Admite muestras envasadas y planas, proporcionando resultados repetibles para I+D y control de calidad.

Características clave

• Sensor electrolítico/infrarrojo de alta precisión que garantiza la exactitud de las mediciones WVTR
• Control automático de temperatura y humedad para un entorno de ensayo estable
• Operación controlada por PC con software de ensayo intuitivo; visualización de datos y curvas en tiempo real
• Tres cámaras de ensayo independientes para el ensayo simultáneo de 3 muestras
• Secuencia de ensayo automática con un solo clic para uso simplificado
• Diseño patentado de purga de tuberías que mantiene limpias las líneas de gas portador y mejora la eficiencia
• Tecnología avanzada de sellado anti-fugas para mejorar la integridad de las cámaras
• Opción conforme a USP 1207 para trazabilidad de datos y gestión de derechos (requisitos farmacéuticos)

Principio de ensayo
La muestra se monta en una celda de difusión dividida en una cámara seca y una cámara de humedad controlada. Nitrógeno seco de alta pureza barre el lado seco y transporta el vapor de agua permeado hacia un sensor electrolítico. El sensor genera señales eléctricas proporcionales a la concentración de vapor de agua; el WVTR se calcula a partir de estas señales. Para muestras de envases, el nitrógeno seco puede circular dentro del envase mientras que el nitrógeno humidificado circula por fuera.

Normas de ensayo

• ASTM F1249
• ISO 15106-2
• ISO 15106-3
• TAPPI T557
• JIS K7129

Especificaciones técnicas

• Modelo: WVTR-AE3
• Rango de medición (estándar): 0.01–40 g/(m2·day); opción: 0.1–1000 g/(m2·day)
• Muestras por ensayo: 3 cámaras independientes
• Resolución: 0.001 g/(m2·day)
• Diámetro de muestra: Φ108 mm
• Área de medida: 50 cm2
• Espesor máximo de muestra: ≤3 mm
• Modo de ensayo: tres cámaras independientes con datos separados
• Control de temperatura: 15℃–55℃; resolución ±0.01℃; precisión ±0.1℃
• Control de humedad: 0–100% RH; precisión ±1% RH
• Gas portador: nitrógeno de alta pureza (99.999%, preparado por el usuario)
• Caudal de gas portador: 0–200 ml/min (control totalmente automático)
• Presión de fuente de aire: ≥0.28 MPa (40.6 psi)
• Tamaño del puerto: 1/8"
• Dimensiones del equipo: 350 × 695 × 410 mm (L × W × H)
• Peso neto: 60 kg
• Alimentación: AC 220V 50Hz (personalizable)

Configuración y opciones

• Configuración estándar: instrumento, PC, software de ensayo, cable de comunicación, cortador de muestras, grasa de sellado al vacío, impresora
• Opcional: accesorios de ensayo para envases/recipientes, dispositivo de control de temperatura
• Nota: la fuente de aire y el agua destilada deben ser provistas por el usuario. El fabricante se reserva el derecho a modificar la configuración.

Aplicaciones

• I+D y control de calidad de materiales de embalaje
• Ensayos de envases para alimentación y bebidas
• Validación de embalajes farmacéuticos (opción USP)
• Pruebas de materiales para dispositivos médicos y barreras estériles
• Proveedores de películas, laminados, papeles y composites
