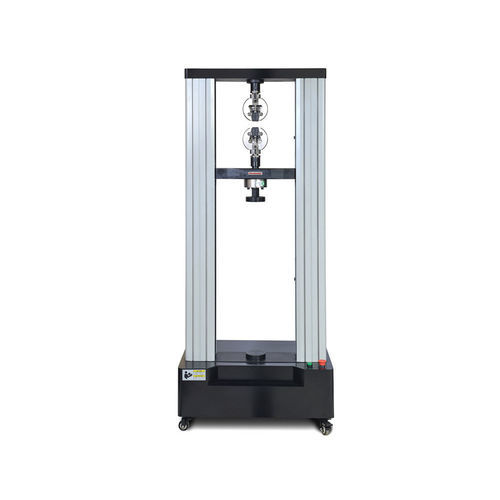

Máquina de prueba de compresión ETT-C

de flexiónde cizallamientode tensión

Introducción del producto
ETT-C es una máquina de ensayo universal electrónica controlada por microordenador para ensayos de propiedades mecánicas como resistencia a la tracción, alargamiento fijo, alargamiento a la rotura y límite elástico. El bastidor y los accesorios están diseñados para una operación sencilla y rendimiento estable. El sistema utiliza un servomotor con control de velocidad CA y una pareja de husillos de bolas de alta precisión para accionar la viga móvil sobre un amplio recorrido.

Características funcionales principales y software
La máquina integra un control de velocidad AC, un sistema de reducción por correa dentada síncrona y husillos de bolas de precisión. El software de control basado en PC (Windows) con visualización tipo instrumento virtual muestra fuerza de prueba, pico de fuerza, desplazamiento de la viga, deformación de la muestra y curvas de ensayo. Un amplificador digital programable de doble canal permite ajuste de cero, ajuste de ganancia y calibración automática sin potenciómetros analógicos, proporcionando control sencillo y fiable.

Aplicaciones

• Ensayos de tracción de metales y no metales
• Medición de alargamiento, resistencia a la tracción y límite elástico
• Ensayos de alargamiento fijo y alargamiento a la rotura
• Ensayos de compresión, flexión, corte, pelado y desgarro (con accesorios adecuados)
• Control de calidad, docencia, investigación, aeroespacial, metalurgia, cables, automoción, plásticos, caucho, textiles

Parámetros técnicos

• Fuerza máxima de ensayo: 50 kN (otros rangos opcionales)
• Clase de precisión: Nivel 1
• Rango de medición de fuerza: 2%–100%, error de indicación ±1%
• Resolución de fuerza: 1/300000 de la fuerza máxima
• Rango de medición de deformación: 2%–100%, error de indicación ±1%, resolución 1/300000
• Resolución de desplazamiento: 0.01 mm
• Rango de velocidad: 0.01 mm/min – 500 mm/min (regulación continua)
• Carrera de tracción: 600 mm; Espacio comprimido: 600 mm; Anchura de prueba: 450 mm
• Potencia servomotor: 1.5 kW
• Dimensiones principales: 868 × 580 × 1836 mm; Peso total: 550 kg
• Control: software PC, visualización tipo instrumento virtual, amplificador digital de doble canal

Configuración básica

• Bastidor principal: fabricación propia — 1 juego
• Sistema de reducción: correa dentada síncrona — 1 juego
• Pareja de husillos de bolas: Taiwan TBI (laminado) — 2 juegos
• Sensor de carga: 100 kN — 1
• Ordenador: Lenovo/HP — 1 juego
• Máquina eléctrica: estándar nacional (Panasonic opcional) — 1 juego
• Impresora: impresora de inyección de tinta — 1 juego
• Codificador fotoeléctrico: Line 2000 (Omron) — 1
• Software y sistemas de control: desarrollo propio — 1 juego
• Manuales y archivos: manual de instrucciones y montaje — 1 juego
• Accesorio de tracción tipo cuña — 1 juego; Accesorio de compresión — 1 juego

Notas
El accionamiento por pareja de husillos de bolas de alta precisión, el control de velocidad AC con servomotor y el software PC con visualización tipo instrumento virtual garantizan adquisición y presentación de datos precisas y un control integrado fiable.
